Podczas podnoszenia prefabrykowanych elementów betonowych, wybór odpowiednich kotew punktowych jest najważniejszym krokiem w zapewnieniu bezpieczeństwa konstrukcji. Obecnie dwa najpopularniejsze produkty w branży to osadzone pętle i osadzone kotwy. Te pierwsze przypominają hak do prętów zbrojeniowych zatopiony w betonie, a drugie – dużą śrubę z łbem. Chociaż oba rodzaje kotew można stosować do podnoszenia elementów, różnią się one znacząco pod względem poziomu bezpieczeństwa, możliwych scenariuszy i potencjalnych zagrożeń. Niniejszy artykuł szczegółowo omawia te różnice, aby pomóc Ci podejmować świadome decyzje dotyczące bezpieczeństwa w rzeczywistych projektach.

I. Czym jest wbudowana pętla podnosząca? Czym jest wbudowana kotwica podnosząca?

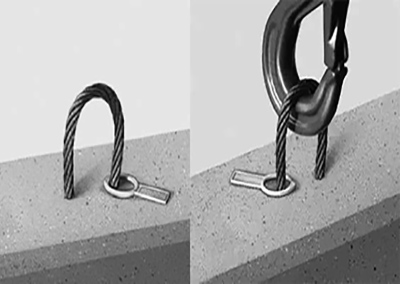

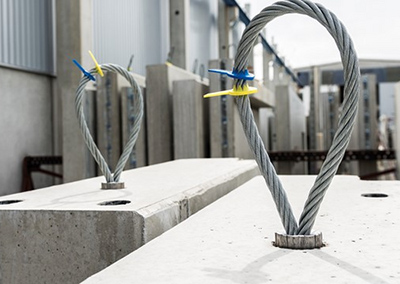

Wbudowana pętla podnosząca– Kotwa do podnoszenia wykonana z prostego okrągłego pręta stalowego lub drutu, wygiętego w kształt pierścienia i wstępnie zatopionego w betonie przed wylaniem. Po stwardnieniu betonu pętla mechanicznie zazębia się z betonem i przenosi siłę nośną na element. Technologia ta ma długą historię i prostą konstrukcję, a jest szeroko stosowana w budynkach prefabrykowanych i inżynierii miejskiej w Chinach. Wiele rysunków projektowych nadal określa pętle do podnoszenia jako standardowe punkty podnoszenia.

Najważniejsze cechy:

• Osadzanie trwałe – pozostaje w betonie, nieusuwalne

• Wysoka ładowność – typowy zakres wynosi 10 000–100 000 funtów (ok. 4,5–45 ton), a nawet więcej

• Wysoki współczynnik bezpieczeństwa – zniszczenie stali: ≥3,0; zniszczenie betonu: ≥2,5 (typowe)

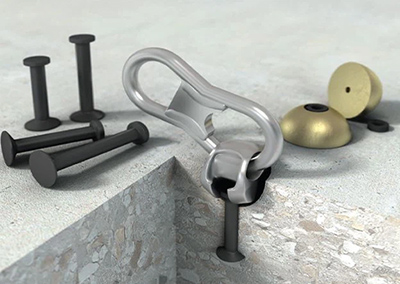

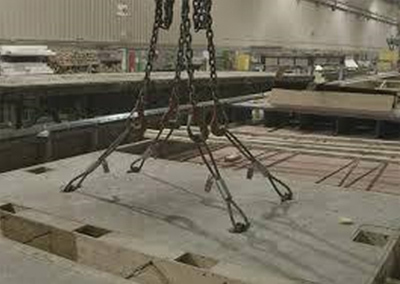

Wbudowana kotwica podnosząca– Specjalistyczny element podnoszący w nowoczesnej technologii prefabrykatów. Typowymi przykładami są kotwy transportowe z okrągłą głowicą (z kutą głowicą do zaczepiania i kotwą końcową do przenoszenia obciążenia), kotwy transportowe gwintowane (z gwintowaną rurą stalową, do której można przymocować narzędzie transportowe z gwintem zewnętrznym) oraz kotwy transportowe płaskie (wykonane z blachy stalowej z obrotowym sworzniem zabezpieczającym przed wypięciem). Niezależnie od typu, wspólną cechą jest konstrukcja kotwy końcowej, która przenosi obciążenia głęboko w beton poprzez zakotwienie mechaniczne, a nie wyłącznie poprzez wiązanie prętów zbrojeniowych z betonem.

Najważniejsze cechy:

• Połączenie tymczasowe – instalowane wyłącznie do podnoszenia, demontowalne i nadające się do ponownego użycia po zakończeniu pracy

• Elastyczne pozycjonowanie – kąt i położenie podnoszenia można regulować w zakresie dopuszczalnym dla tulei

• Wielokrotnego użytku – tę samą kotwicę można stosować w wielu komponentach

II. Szczegółowe porównanie wyników bezpieczeństwa

1. Nośność i tryby awarii

2. Bezpieczeństwo instalacji i obsługi

Podnoszenie kotwicy – ​​zalety bezpieczeństwa:

• Brak ryzyka związanego z montażem – po wstępnym osadzeniu nie jest wymagana żadna instalacja na miejscu, co eliminuje ryzyko błędu ludzkiego (np. poluzowania lub niedopasowania gwintów)

• Odporne na wibracje – nie poluzuje się pod wpływem wibracji pojazdu lub kołysania się ładunku podczas transportu

• Jasne wymagania dotyczące wytrzymałości betonu – specyfikacje zazwyczaj wymagają wytrzymałości betonu ≥15 MPa przed podnoszeniem

Pętla podnosząca – zagrożenia bezpieczeństwa:

• Ryzyko poluzowania – jeśli nie zostaną użyte śruby mocujące lub sworznie szybkozłączne, pierścień podnoszący może wysunąć się z tulei pod wpływem wibracji

• Ryzyko korozji – po demontażu lina stalowa jest narażona na działanie czynników atmosferycznych i podatna na rdzewienie. Jeśli nie zostanie dokładnie sprawdzona przed ponownym użyciem, może nagle pęknąć z powodu zmniejszenia przekroju poprzecznego na skutek korozji.

• Wrażliwość na kąt – podnoszenie pod kątem powoduje tarcie między liną stalową a krawędzią tulei, co przyspiesza zużycie

III. Zalecenia dotyczące wyboru: Kiedy wybrać kotwice podnoszące, a kiedy pętle podnoszące

Preferuj wbudowane kotwy podnoszące, gdy:

• Komponenty są ciężkie (np. pojedynczy element >6 ton) i wymagają dużej wytrzymałości na wyciąganie i rozłupywanie w punkcie podnoszenia

• Podczas wyjmowania z formy, obracania i transportu konieczne jest podnoszenie pod różnymi kątami

• W grę wchodzą elementy cienkościenne lub ograniczone odległości od krawędzi (kotwy zapewniają większą możliwość adaptacji)

• Chcesz uzyskać nadmiarowość bezpieczeństwa zgodną z normami europejskimi (współczynnik bezpieczeństwa kotwicy ≥3)

• Projekt wymaga dużej prędkości podnoszenia – systemy szybkiego hakowania (np. haki typu „kaczy dziób”) znacząco zwiększają wydajność

Rozważ użycie pętli do podnoszenia, gdy:

• Komponent jest mały i lekki (np. <2 tony) – pętle są bardziej ekonomiczne

• Punkty podnoszenia są trwałe i nie wymagają częstego lub powtarzalnego stosowania

• Projekt jest niezwykle wrażliwy na koszty, a wszystkie projekty, obliczenia i testy materiałów są rygorystyczne

• Pętla jest odlana integralnie z główną klatką wzmacniającą i nie występują żadne warunki kontroli naprężenia bocznego

IV. Brak jednoznacznej odpowiedzi – ale istnieją jasne zasady

Kotwy transportowe są bezpieczniejsze pod względem nośności całkowitej i długoterminowej niezawodności, co czyni je preferowanym wyborem w przypadku ciężkich elementów prefabrykowanych i połączeń trwałych. Ich tryby awarii są przewidywalne i niezależne od błędów montażowych.

Pętle do podnoszenia są równie bezpieczne, o ile są prawidłowo użytkowane i konserwowane, oferując zalety w postaci elastyczności i oszczędności. Jednak zagrożenia dla bezpieczeństwa wynikają głównie ze zużycia i korozji podczas wielokrotnego użytkowania, a także z konieczności prawidłowego montażu na miejscu.

Trzy liny ratunkowe – niezależnie od wybranego rodzaju kotwicy:

① Podnosić dopiero wtedy, gdy beton osiągnie wymaganą wytrzymałość.
Niedostateczna wczesna wytrzymałość betonu jest jedną z najczęstszych przyczyn uszkodzenia punktu podnoszenia. Pierwsze podnoszenie prefabrykatu powinno nastąpić dopiero po osiągnięciu przez beton nośności co najmniej 15–20 MPa lub minimalnej wartości określonej w dokumentacji technicznej kotwy. Niedostateczna wytrzymałość oznacza, że ​​beton nie może zapewnić wystarczającego zakotwienia, przez co nawet dobrze zaprojektowana kotwa jest nieskuteczna.

② Nigdy nie używaj kotwic niskiej jakości lub niesprawdzonych.
Zakup nieprzetestowanych pętli lub kotwic z nieoficjalnych źródeł wiąże się z niezwykle wysokim ryzykiem. Produkty niskiej jakości często wykorzystują kruche materiały lub mają wadliwe procesy produkcyjne, co oznacza brak niezbędnej ciągliwości i bezpieczeństwa.

③ Należy ściśle przestrzegać kontroli przed podnoszeniem i prawidłowo kontrolować kąt podnoszenia.
Sprawdź, czy beton wokół osadzonych elementów nie jest spękany, czy sprzęt podnoszący jest dopasowany do kotew oraz czy kąt podnoszenia mieści się w dopuszczalnym zakresie (ogólnie zaleca się, aby nie przekraczał 30°). Każdy szczegół ma znaczenie – nawet drobne niedopatrzenie może prowadzić do nieodwracalnych konsekwencji.

Ostateczna rekomendacja

W przypadku dużych obciążeń stałych należy wybrać kotwy; w przypadku małych obciążeń elastycznych należy wybrać pętle; w obszarach krytycznych należy zastosować system hybrydowy.

Niezależnie od tego, który system wybierzesz, musisz przestrzegać następujących niepodważalnych zasad:

1. Nigdy nie mieszaj kotwic i pętli do podnoszenia pochodzących od różnych producentów – zawsze stosuj dopasowany, certyfikowany system.

2. Pętle do podnoszenia muszą być testowane nieniszcząco przed każdym użyciem. W przypadku stwierdzenia zerwanych drutów, korozji lub odkształceń należy je natychmiast wyrzucić.

3. Kotwy transportowe można montować dopiero po upewnieniu się, że beton osiągnął określoną wytrzymałość.

4. Każdy plan podnoszenia musi zostać opracowany przez profesjonalnego inżyniera w celu określenia środka ciężkości, położenia punktów podnoszenia i ścieżki obciążenia.

Bezpieczeństwo nie jest osiągane jedynie poprzez wybór jednego produktu – opiera się na całym łańcuchu działań, na który składają się: prawidłowy dobór + standardowa instalacja + rygorystyczna kontrola + profesjonalna obsługa.
