Wraz z rozwojem nowoczesnego budownictwa, prefabrykowane elementy betonowe odgrywają coraz ważniejszą rolę. Technologia kotwienia tych elementów stanowi kluczowy fundament zapewniający ogólną stabilność i bezpieczeństwo konstrukcji.

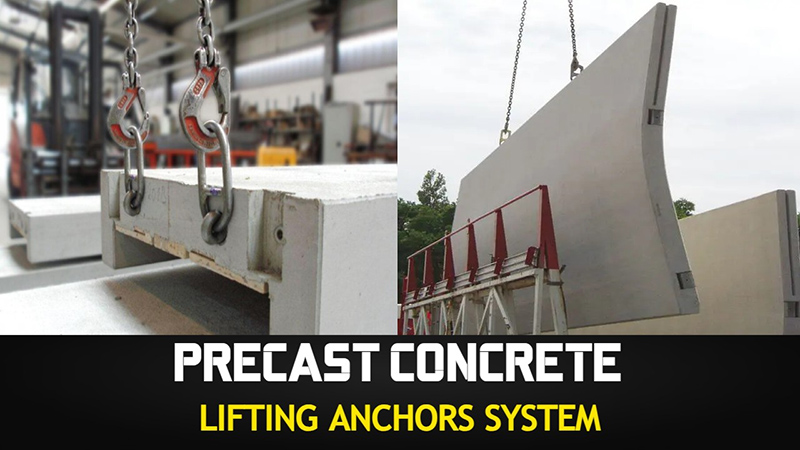

Elementy prefabrykowane to produkowane fabrycznie elementy budowlane, które następnie montuje się na miejscu budowy. Aby zapewnić mocne i niezawodne połączenia – zarówno między elementami prefabrykowanymi, jak i z konstrukcją betonowaną na miejscu – niezbędne są specjalistyczne systemy kotwienia. W niniejszym artykule omówiono zasady działania, scenariusze zastosowań oraz kryteria doboru. podnoszenie kotwic w budownictwie prefabrykowanym.

Jak działają: Mechanika przenoszenia obciążenia

Kotwa transportowa to wbudowany mechaniczny element blokujący, który tworzy określoną ścieżkę obciążenia od elementu betonowego do dźwigu. Podczas betonowania kotwa – zazwyczaj kuta z wysokowytrzymałej stali węglowej lub nierdzewnej – jest umieszczana w szalunku i zalewana betonem. W miarę utwardzania beton tworzy solidne połączenie mechaniczne z zaprojektowaną geometrią kotwy.

Przenoszenie obciążenia odbywa się w trzech odrębnych etapach:

1. Bezpośrednie połączenie: Głowica kotwy — kulista, oczkowa lub gwintowana — łączy się ze sprzęgłem lub hakiem podnoszącym, przenosząc bezpośrednią siłę rozciągającą.

2. Przenoszenie siły: Siła ta jest przenoszona wzdłuż trzonu kotwicy do jej osadzonego końca.

3. Rozkład obciążenia: Co najważniejsze, poszerzona podstawa kotwy lub żebra rozporowe przenoszą obciążenie na otaczający beton. Dzieje się to głównie poprzez nacisk nośny i formowanie stożka ścinającego betonu, a nie poprzez proste tarcie.

Typy kotwic i ich zastosowania

W zależności od komponentu i wymagań dotyczących podnoszenia, kotwy dostępne są w kilku formach:

- Wkładki gwintowane: Idealne do cieńszych elementów, umożliwiają łatwą instalację.

-Pętle/pierścienie do podnoszenia:Zapewniają elastyczność pod wieloma kątami i są powszechnie stosowane w panelach ściennych.

-Kotwy płytowe:Zapewnia stabilny rozkład obciążenia w przypadku belek i słupów o dużej rozpiętości, zapobiegając skupionym naprężeniom.

Każdy projekt jest precyzyjnie zaprojektowany, aby zapewnić, że naprężenia w betonie podczas podnoszenia pozostaną w bezpiecznym zakresie.

Kluczowe scenariusze aplikacji i przewodnik wyboru

Wybór kotwy zależy od rodzaju, wagi, kształtu, środka ciężkości i procesu produkcyjnego komponentu. Jednak niewłaściwe użycie pozostaje główną przyczyną awarii. Typowe błędy to:

- Nieprawidłowy wybór typu: Stosowanie kotew przeznaczonych do grubych profili w cienkich panelach lub do podnoszenia krawędzi/skosów może spowodować awarię.

- Niedopasowanie sprzętu: Zastosowanie sprzęgła podnoszącego, które nie jest w pełni kompatybilne z głowicą kotwiczną, prowadzi do częściowego zazębienia i nierównomiernego rozłożenia siły.

- Przedwczesne podnoszenie: Podnoszenie betonu przed osiągnięciem przez niego określonej wytrzymałości jest niebezpieczne. Nierównomierne utwardzanie w ściśle określonych terminach może spowodować, że beton wokół kotwy będzie zbyt słaby, co doprowadzi do zniszczenia, zanim stal osiągnie swoją wytrzymałość.

- Niewłaściwe umiejscowienie: Kotwy umieszczone zbyt blisko krawędzi, przy niewystarczającym osadzenia lub w słabo zagęszczonym betonie powodują koncentrację naprężeń, przez co beton staje się słabym ogniwem.

Podstawowe zasady projektowania i bezpieczeństwa

1. Projekt obliczeniowy: Ilość, rozmiar i rozmieszczenie kotew musi zostać obliczone przez inżyniera konstrukcji, biorąc pod uwagę ciężar elementu, współczynnik dynamiczny (zwykle 1,5), wytrzymałość betonu i kąt unoszenia.

2. Środek ciężkości: Punkty podnoszenia muszą być rozmieszczone tak, aby ich linia łącząca przechodziła przez środek ciężkości elementu lub ponad nim, co zapewni stabilne i zrównoważone podnoszenie.

3. Zapobieganie pękaniu stożków: Podstawowym rodzajem pęknięcia jest pękanie betonu w kształcie stożka wokół kotwy. Aby zapobiec przecinaniu się lub pękaniu stożków na powierzchni, konieczne jest zachowanie odpowiednich odstępów między kotwami i odległości od krawędzi.

4. Bezpieczne kąty podnoszenia: Podczas stosowania zawiesi należy uwzględnić kąt poziomy. Mniejsze kąty drastycznie zwiększają siłę działającą na punkty mocowania; kąty poniżej 45 stopni są surowo zabronione.

5. Zapewnienie jakości: Należy stosować wyłącznie certyfikowane kotwy o wysokiej wytrzymałości, zgodne z odpowiednimi normami (np. GB/T 37610). Stosowanie kotew prowizorycznych z giętych prętów zbrojeniowych jest niedopuszczalne.
