Magnesy prętowe, „długodystansowcy” w świecie magnetycznym, stały się niezbędnymi komponentami w różnych gałęziach przemysłu i zastosowaniach, od głośników, czujników, silników po sprzęt do terapii magnetycznej, dzięki wyraźnemu kierunkowi pola magnetycznego, dobrej odległości działania osiowego, doskonałej stabilności i ekonomii. Chociaż mogą być prześcignięte przez bardziej nowoczesne, silne magnesy pod względem absolutnej siły magnetycznej, magnesy prętowe nadal stanowią niezastąpiony i praktyczny wybór w obszarach wymagających kierunkowości, dużego zasięgu działania, stabilności w wysokiej temperaturze i niskich kosztów.

Czym jest magnes sztabkowy?

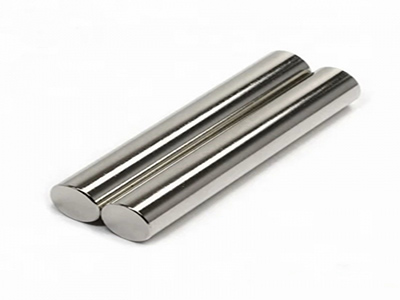

Magnes sztabkowy, jak sama nazwa wskazuje, jest długim (cylindrycznym lub prostopadłościennym) magnesem trwałym. Jest to jedna z najbardziej podstawowych i intuicyjnych form w rodzinie magnesów trwałych. Jego podstawowe właściwości fizyczne to:

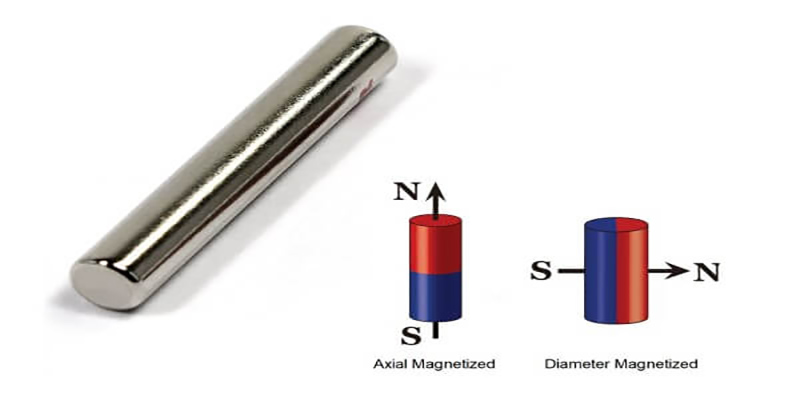

* Wyraźny rozkład biegunów: Dwa końce pręta tworzą stabilny biegun północny (N) i biegun południowy (S), które są obszarami o najsilniejszej sile magnetycznej.

* Kierunkowość pola magnetycznego: Pole magnetyczne rozciąga się głównie wzdłuż długiej osi pręta, tworząc wyraźną zamkniętą linię strumienia magnetycznego między dwoma biegunami. Pole magnetyczne w środkowej części pręta jest stosunkowo słabe.

* Skład materiału: Najpopularniejszym materiałem jest ferryt (magnes ceramiczny) ze względu na niski koszt, dobrą odporność na korozję i stabilność. Neodym żelazo-bor (NdFeB) lub aluminium-nikiel-kobalt (AlNiCo) są używane w zastosowaniach o wysokiej wydajności, które mogą zapewnić silniejszą siłę magnetyczną.

Podstawowa wydajność i niepowtarzalny urok

1. Kierunkowe pole magnetyczne, czyste i kontrolowane: Struktura długiego paska naturalnie wyznacza kierunek pola magnetycznego, a dwa bieguny są czyste, co czyni je bardzo korzystnymi w zastosowaniach wymagających siły magnetycznej w określonym kierunku (takich jak czujniki, mieszanie magnetyczne).

2. Równowaga pomiędzy siłą i rozmiarem: Mimo że siła magnetyczna na jednostkę objętości może nie być tak dobra, jak w przypadku niektórych kompaktowych magnesów (np. magnesów kwadratowych), poprzez zwiększenie długości można uzyskać znaczny zasięg magnetyczny w określonym kierunku.

3. Mocne i trwałe: Szczególnie spiekane pręty ferrytowe, które charakteryzują się doskonałą odpornością na korozję, stabilnością temperaturową (temperatura robocza może osiągnąć 250°C lub nawet więcej) i twardością fizyczną, nie są łatwe do rozmagnesowania i mają długą żywotność.

4. Ekonomiczne i praktyczne: Pręty magnetyczne ferrytowe należą do najtańszych magnesów trwałych i nadają się do zastosowań na dużą skalę.

Jak to zrobić?

Istnieją dwa główne procesy produkcji magnesów prętowych:

1. Proces spiekania (główny nurt):

* Mieszanie surowców: mieszamy ferryt (SrFe12O19 lub BaFe12O19) lub proszek magnetyczny ziem rzadkich (np. NdFeB) ze spoiwem itp.

* Prasowanie: Mieszanka jest prasowana do formy w kształcie pręta pod silnym polem magnetycznym. Orientacja pola magnetycznego jest kluczowym krokiem, który sprawia, że ​​łatwa oś namagnesowania cząstek proszku magnetycznego ustawia się wzdłuż długości pręta, nadając prętowi magnetycznemu anizotropię (tj. właściwości magnetyczne są optymalne wzdłuż długości).

* Spiekanie w wysokiej temperaturze: Sprasowane zielone arkusze są spiekane i utwardzane w piecu wysokotemperaturowym (około 1200-1300°C w przypadku ferrytu i około 1000-1100°C w przypadku NdFeB) w celu utworzenia gęstej struktury mikrokrystalicznej.

* Magnetyzacja: Schłodzoną „zieloną folię” umieszcza się w bardzo silnym pulsującym polu magnetycznym, aby aktywować jej magnetyzm.

* Obróbka powierzchni i badania: W celu zwiększenia odporności na korozję można zastosować powłokę (np. epoksydową, cynkową, niklową), po czym przeprowadzić rygorystyczne testy wymiarów, wyglądu i właściwości magnetycznych.

2. Proces łączenia:

* Mieszanie proszku magnetycznego (takiego jak ferryt, NdFeB lub SmCo) z tworzywem sztucznym (takim jak nylon, guma) lub żywicą.

* Wykonane w kształcie pręta poprzez formowanie wtryskowe lub formowanie kompresyjne.

* Zaletami są możliwość produkcji skomplikowanych kształtów, wysoka dokładność wymiarowa i dobra wytrzymałość; wadami są zwykle gorsze właściwości magnetyczne niż w przypadku magnesów spiekanych z tego samego materiału, a także słaba odporność na temperaturę.

Wszechobecny:

Magnesy sztabkowe są aktywne w wielu dziedzinach ze względu na swój unikalny kształt i stabilną pracę:

* Edukacja i demonstracja: Klasyczna pomoc dydaktyczna do nauczania fizyki, służąca do demonstrowania biegunów magnetycznych, linii pola magnetycznego i oddziaływań magnetycznych.

* Czujniki i detekcja przemysłowa:

* Czujniki magnetyczne: służą do wykrywania położenia, prędkości i prędkości obrotowej (np. czujniki prędkości kół ABS w samochodach).

* Magnetyczne czujniki drzwiowe: Główny element systemów bezpieczeństwa służący do wykrywania otwarcia i zamknięcia drzwi i okien.

* Separatory magnetyczne: Adsorbują i usuwają zanieczyszczenia ferromagnetyczne w procesach recyklingu, górnictwa i przetwórstwa żywności.

* Elektronika i elektryka:

* Głośniki/odbiorniki: Kluczowe komponenty zapewniające stałe pole magnetyczne wewnątrz tradycyjnych głośników dynamicznych.

* Silniki prądu stałego: Magnesy prętowe są stosowane w niektórych małych silnikach prądu stałego (np. w silnikach zabawek) w celu wytworzenia pola magnetycznego stojana.

* Mieszadła magnetyczne: Sercem mieszadła (często owiniętego teflonem) jest pręt magnetyczny, który jest napędzany przez wirujące pole magnetyczne znajdujące się na dnie zlewki.

* Artykuły codziennego użytku: magnetyczne zasłony do drzwi, zapięcia do skrzynek narzędziowych, magnetyczne haczyki itp.

* Badania medyczne i naukowe: Są one również używane w niektórych urządzeniach eksperymentalnych i prostych urządzeniach do terapii magnetycznej (należy zwrócić uwagę na naukowość i standaryzację). Można je nawet znaleźć w niektórych wczesnych lub pomocniczych komponentach systemów obrazowania metodą rezonansu magnetycznego (MRI).
