Na placu budowy prefabrykowanych budynków betonowych, gdy ogromne panele ścienne lub płyty stropowe są systematycznie podnoszone, mało kto zwraca uwagę na niepozorne metalowe kotwy na elementach. Jednak dwa kluczowe elementy, „kotwy montażowe” i „kotwy transportowe”, choć wyglądają podobnie, pełnią zupełnie różne role. Ich pomylenie może prowadzić do poważnych zagrożeń bezpieczeństwa.

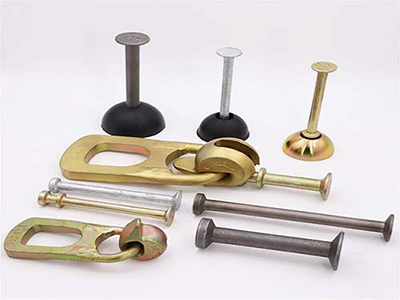

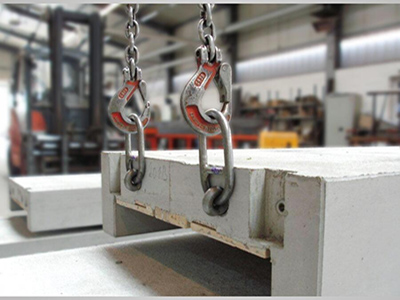

I. Podnoszenie kotwicy:Punkt początkowy podnoszenia

Kotwy transportowe to kluczowe urządzenia służące do podnoszenia prefabrykowanych elementów betonowych na etapie produkcji. Zazwyczaj są one wstępnie osadzone lub instalowane na elemencie w trakcie produkcji, a ich głównym przeznaczeniem jest podnoszenie elementu z placu budowy i transportowanie go do miejsca montażu. Celem konstrukcji kotew transportowych jest zapewnienie wytrzymałości na pionowe siły rozciągające podczas podnoszenia, zapewnienie stabilności elementu i zapobieganie uszkodzeniom spowodowanym nierównomiernym rozkładem sił podnoszenia.

Cechy

- Nośność: Kotwy podnoszące muszą mieć odpowiednią nośność, aby poradzić sobie z ciężarem elementu i obciążeniami dynamicznymi podczas podnoszenia.

- Miejsce instalacji: Zwykle instalowane w pobliżu środka ciężkości komponentu, aby zapewnić równowagę podczas podnoszenia.

- Jednorazowego użytku: Po zamontowaniu elementu na miejscu zazwyczaj nie używa się kotew transportowych; ich główną funkcją jest ułatwienie transportu z prefabrykatu do miejsca montażu.

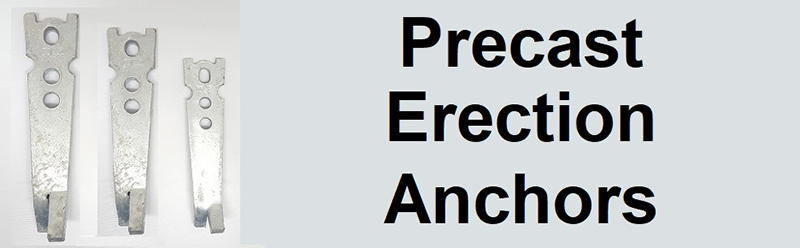

II. Kotwy montażowe:Klucz do precyzyjnego pozycjonowania

Kotwy montażowe służą przede wszystkim do mocowania i pozycjonowania elementów prefabrykowanych w miejscu montażu. Po podniesieniu elementu do wyznaczonego miejsca, kotwa montażowa, poprzez połączenie z konstrukcją główną, zapewnia stabilność elementu podczas montażu i ostatecznie zapewnia bezpieczne połączenie z konstrukcją główną. Celem konstrukcji kotew montażowych jest zapewnienie odpowiedniej wytrzymałości na rozciąganie, ścinanie i wyrywanie, aby zagwarantować bezpieczeństwo elementu podczas montażu i użytkowania.

Cechy

- Sposób łączenia: Kotwy instalacyjne są zazwyczaj łączone z główną konstrukcją za pomocą śrub, spawania lub kotew chemicznych.

- Długotrwałe użytkowanie: Kotwy montażowe pełnią swoją funkcję również po zamontowaniu elementu, gwarantując stabilność elementu przez cały okres jego użytkowania.

- Wymagania dotyczące precyzji: Kotwy montażowe wymagają dużej precyzji w położeniu montażowym i połączeniu, aby zagwarantować dokładne pozycjonowanie elementu.

III. Różnice między tymi dwoma

Dlaczego konieczne jest ścisłe zróżnicowanie?

Zagrożenie dla bezpieczeństwa: Jeśli tymczasowa kotwa przeznaczona wyłącznie do podnoszenia zostanie omyłkowo użyta jako stała kotwa instalacyjna, nie można zagwarantować jej nośności i trwałości, co może doprowadzić do uszkodzenia połączenia i stworzyć poważne zagrożenie dla bezpieczeństwa.

Niedopasowanie funkcjonalne: Położenie kotwy montażowej jest określane poprzez precyzyjne obliczenia konstrukcyjne. Nieprawidłowe obciążenie jej siłą w nieprzewidzianych punktach podnoszenia podczas tymczasowego podnoszenia może spowodować pęknięcie i uszkodzenie elementu.
