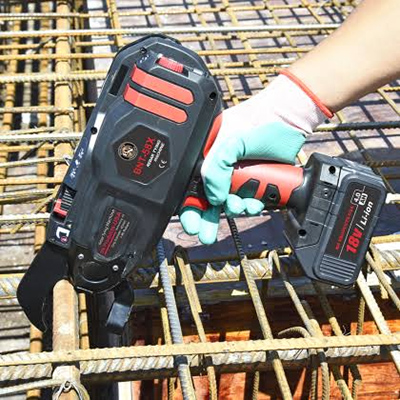

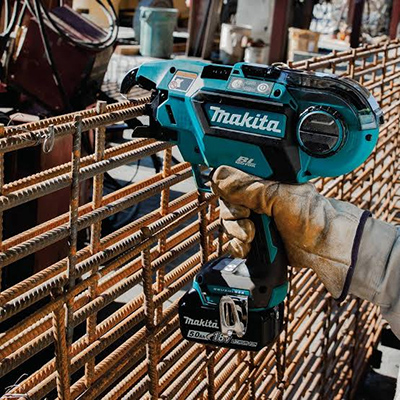

Na nowoczesnych placach budowy, maszyny do wiązania prętów zbrojeniowych Stały się niezbędne do zwiększenia produktywności i ograniczenia pracy fizycznej. Jednak w praktyce problemy z drutem często zakłócają przepływ pracy i obniżają jakość wiązania. Ten przewodnik omawia najczęstsze problemy z drutem spotykane w maszynach do wiązania prętów zbrojeniowych – i oferuje praktyczne, przetestowane w praktyce rozwiązania, które pomogą ekipom uniknąć kosztownych opóźnień.

1. Zacinanie się drutu / słabe podawanie

Objawy: Maszyna pracuje, ale nie podaje drutu; lub drut utyka w kanale podającym, czemu towarzyszą przerywane sygnały alarmowe.

Przyczyny źródłowe:

Rozwiązania:

1. Sprawdź konfigurację szpuli – upewnij się, że szpula jest prawidłowo osadzona w zasobniku, a drut rozwija się we właściwym kierunku. Jeśli zwoje są luźne, przewiń lub wymień szpulę.

2. Używaj drutu o odpowiedniej średnicy – ​​Różne modele maszyn mają rygorystyczne wymagania dotyczące średnicy. Większość automatycznych wiązarek używa drutu o średnicy 0,8 mm, podczas gdy narzędzia serii MAX wymagają dedykowanych szpul, takich jak TW898 (nr 21) lub TW1061T (nr 19) – zwykły drut do wiązania ręcznego nie będzie odpowiedni.

3. Oczyść ścieżkę podawania – Regularnie przecieraj rolki podające, rurę prowadzącą i głowicę tnącą suchą szmatką lub przedmuchaj je sprężonym powietrzem. Chroń maszynę przed deszczem, aby zapobiec rdzewieniu i przedwczesnemu zużyciu przekładni.

4. Dostosuj kąt natarcia – trzymaj narzędzie pod kątem około 45° do skrzyżowania prętów, wsuwając je prostopadle. Zapobiegnie to odchyleniu się drutu od pręta zbrojeniowego lub ominięciu toru wyjściowego.

2. Zerwanie/skręcenie przewodu

Objawy: Podczas wiązania drut pęka w miejscu skręcenia lub gotowy węzeł się poluzowuje i nie trzyma.

Przyczyny źródłowe:

• Niska odporność drutu – Niewyżarzany, ciągniony drut jest kruchy i łatwo pęka pod wpływem skręcania. Wysokiej jakości drut wiązałkowy powinien być wykonany z niskowęglowej stali wyżarzanej, aby zapewnić odpowiednią ciągliwość.

• Niewłaściwa średnica – drut jest zbyt cienki (< 0,8 mm) nie wytrzymuje momentu obrotowego wymaganego w przypadku większych prętów; drut zbyt gruby przeciąża silnik lub pęka w wyniku zastosowania nadmiernej siły.

• Rozmiar pręta zbrojeniowego poza zakresem – Każda maszyna ma zalecany zakres średnicy pręta (np. 12–58 mm). Poza tym zakresem drut nie może się bezpiecznie owinąć.

• Rdza lub miejscowe utwardzanie zgniotowe – Niewłaściwe przechowywanie powoduje korozję, a wielokrotne zginanie podczas przenoszenia powoduje powstawanie słabych punktów, które pękają podczas skręcania.

Rozwiązania:

• Zawsze używaj wyżarzanego miękkiego drutu – sprawdź opakowanie pod kątem obróbki wyżarzaniem. Prosty test gięcia pokaże: dobry drut wytrzymuje wielokrotne zginanie bez pękania.

• Dopasuj grubość drutu do rozmiaru pręta – Z reguły pręty nr 3–#5 (10–16 mm) należy łączyć z drutem nr 16 (1,6 mm); do mniejszych prętów można stosować druty nr 18–#22. W przypadku wiązań automatycznych należy ściśle przestrzegać specyfikacji producenta dotyczącej średnicy.

• Dostosuj ustawienia momentu obrotowego – jeśli Twoja maszyna umożliwia regulację momentu obrotowego, zmniejsz go nieznacznie podczas pracy z grubszymi prętami zbrojeniowymi, aby uniknąć nadmiernego skręcenia.

• Wyrzuć zardzewiały drut – Jeśli widoczne są plamy rdzy, wyczyść jasną rdzę na powierzchni szczotką drucianą; wymień szpulę, jeśli korozja jest poważna.

3. Luźne wiązania / Niewystarczające mocowanie

Objawy: Zakończone krawaty widocznie się chwieją; pętle druciane są luźne i nie zabezpieczają prętów.

Przyczyny źródłowe:

• Zbyt mało owinięć – liczba owinięć jest kontrolowana programowo. Jeśli długość podawanego drutu jest niewystarczająca, liczba owinięć spada.

• Sprężynowanie drutu – zbyt sztywny drut ma tendencję do lekkiego odwijania się po skręceniu, co powoduje poluzowanie połączenia.

• Niecentralne ustawienie – maszyna nie trafia w środek przecięcia prętów, co powoduje nierównomierne rozłożenie napięcia.

• Drut końcowy skierowany na zewnątrz – obcięty koniec wystaje w kierunku, który ulega poluzowaniu podczas późniejszej konstrukcji.

Rozwiązania:

• Sprawdź długość drutu na rolkę – różne modele maszyn zapewniają różną liczbę wiązań na rolkę (np. 100 połączeń na rolkę). Wymień szpulę przed jej całkowitym opróżnieniem, aby uniknąć słabych wiązań na końcach.

• Utrzymuj narzędzie w pozycji pionowej – ustaw maszynę prostopadle do przecięcia z prowadnicą. Jeśli drut odchyli się od prowadnicy, utworzy luźny zwój – popraw kąt i spróbuj ponownie.

• Dodaj ręczne wzmocnienie – w przypadku połączeń krytycznych lub prętów o dużej średnicy, uzupełnij automatyczne wiązania dodatkowymi, wiązanymi ręcznie opaskami lub użyj drutu o grubszym przekroju.

• Zwróć uwagę na orientację ogona – po każdym zawiązaniu sprawdź, czy odcięty koniec nie jest skierowany w stronę zewnętrznej krawędzi, gdzie jest podatny na zaczepianie. W razie potrzeby dokręć go haczykiem.

4. Ciągłe wiązanie / fałszywe wyzwalanie

Objawy: Po wykonaniu jednego wiązania maszyna kontynuuje podawanie drutu i owija go wielokrotnie wokół tego samego połączenia.

Przyczyna: Jest to prawie zawsze problem techniczny operatora — albo spust nie zostaje zwolniony odpowiednio szybko, albo narzędzie zostaje ponownie naciśnięte przed podniesieniem z drążka.

Rozwiązania:

• Natychmiast po każdym cyklu wiązania zwolnij spust i unieś maszynę przed rozpoczęciem kolejnego wiązania.

• W przypadku nadmiernego owinięcia, odetnij nadmiar przewodu za pomocą obcinaków bocznych i usuń wszelkie resztki przyklejone do wyjścia.

• Podczas szkolenia operatorów należy położyć nacisk na właściwy rytm: „jedno wiązanie, jedno podnoszenie”.

5. Niezgodność między przewodem a maszyną

Objawy: Nawet przy pozornie normalnym drucie maszyna często zacina się lub zrywa drut, lub jakość wiązania jest nierówna.

Kluczowe spostrzeżenia:

Automatyczne wiązanie prętów zbrojeniowych jest znacznie bardziej wrażliwe na jakość drutu niż wiązanie ręczne. Drut to nie tylko materiał eksploatacyjny – to kluczowy element systemu, który musi spełniać rygorystyczne normy:

• Stała średnica – zmiany wpływają na chwyt rolki i dokładność podawania.

• Gładka powierzchnia – szorstka powierzchnia drutu zwiększa opór podawania i częstotliwość zacięć.

• Równomierne nawijanie szpuli – nierówne warstwy powodują skoki napięcia i zakłócenia w podawaniu.

• Stabilne wydłużenie – gwarantuje równomierną liczbę owinięć i wytrzymałość wiązania w każdym połączeniu.

Rozwiązania:

• Należy używać oryginalnych lub zatwierdzonych kompatybilnych szpul – narzędzia serii MAX wymagają specjalnych szpul; drut do ręcznego wiązania nie jest wymienny.

• Nie mieszaj partii – Różne partie produkcyjne mogą różnić się twardością i średnicą, co może powodować problemy z czasem i momentem obrotowym maszyny.

• Przetestuj przed pełnym użyciem – Testując nową partię drutu, wykonaj 10–20 próbnych wiązań, aby upewnić się, że podawanie drutu jest płynne i węzły są dobrze zaciśnięte. Nieodpowiedni drut może z czasem zmniejszyć prędkość roboczą o 20%, a nawet uszkodzić narzędzie.


6. Problemy związane z przechowywaniem i obsługą

Najlepsze praktyki dotyczące przechowywania:

1. Utrzymuj w suchości – Przechowuj szpule z drutem w suchym, wentylowanym miejscu, z dala od otwartego powietrza. W razie potrzeby przykryj plandeką.

2. Zminimalizuj zginanie – Nawet drut wyżarzany utwardza ​​się pod wpływem wielokrotnego zginania. Ostrożnie obchodź się z nim podczas transportu – nie rzucaj z wysokości.

3. Rotacja zapasów – stosuj zasadę FIFO (pierwsze weszło, pierwsze wyszło), aby zapobiec długotrwałemu starzeniu się zapasów.

4. Przed użyciem należy przeprowadzić kontrolę – w przypadku drutu przechowywanego dłużej niż kilka miesięcy należy sprawdzić stan powierzchni i wytrzeć kurz lub lekką rdzę czystą szmatką.


7. Lista kontrolna codziennej konserwacji

Aby zminimalizować ryzyko problemów z okablowaniem, należy wykonywać poniższe kontrole podczas codziennego uruchamiania i wyłączania komputera:

□ Wyczyść kanał podający, głowicę tnącą i rolki

□ Sprawdź, czy szpula jest prawidłowo zamontowana i ma wystarczająco dużo luzu, aby zapewnić płynne podawanie.

□ Sprawdź, czy grubość drutu odpowiada wymaganiom maszyny

□ Sprawdź poziom naładowania akumulatora – niskie napięcie osłabia siłę posuwu i moc skrętną

□ Sprawdź ostrość ostrza noża; wymień je lub naostrz, jeśli jest stępione

□ Przed rozpoczęciem produkcji należy wykonać 2–3 testy połączeń, aby potwierdzić spójność jakości

Problemy z drutem w maszynach do wiązania prętów zbrojeniowych mogą wydawać się błahe, ale mają ogromny wpływ zarówno na wydajność, jak i jakość konstrukcji. Wniosek jest prosty: wybierz odpowiedni drut, zamontuj go prawidłowo, trzymaj narzędzie pod odpowiednim kątem, regularnie czyść i przechowuj we właściwy sposób.

Automatyczne wiązanie prętów zbrojeniowych to system precyzyjny, a drut, jako jego kluczowe ogniwo, musi odpowiadać jakości, parametrom i stanowi maszyny. Gdy triada człowiek-maszyna-materiał działa harmonijnie, wiązanie prętów zbrojeniowych osiąga pełnię swoich możliwości: szybszą pracę, mniejsze zmęczenie i niezmiennie solidne połączenia prętów zbrojeniowych.

Wskazówka: Jeśli po wykonaniu wszystkich powyższych kroków urządzenie nadal działa, skontaktuj się z serwisem producenta. Nie próbuj samodzielnie demontować urządzenia – ryzykujesz wyrządzeniem więcej szkody niż pożytku.
