Stalowe pręty zbrojeniowe, nazywane „szkieletem” budynku, bezpośrednio wpływają na bezpieczeństwo, trwałość i stabilność konstrukcji betonowych poprzez jakość wiązania. Nawet pozornie nieznaczne zaniedbanie w wiązaniu może być zarzewiem przyszłych problemów konstrukcyjnych. Dla kierowników projektów, kierowników technicznych i pracowników pierwszej linii, opanowanie podstawowych zasad wiązania stali zbrojeniowej i unikanie typowych błędów jest kluczowe dla zapewnienia jakości projektu. W tym artykule omówiono typowe błędy w operacjach wiązania stali zbrojeniowej oraz przedstawiono praktyczne metody zapobiegania im i optymalizacji, które pomogą w budowie solidnej konstrukcji szkieletowej.

I. Obszar błędu rdzenia: Niekontrolowane pozycjonowanie i odstępy

Manifestacje błędów:

* Nierównomierne rozmieszczenie zbrojenia: Zbyt gęste zbrojenie utrudnia wylewanie betonu, co łatwo prowadzi do powstawania plastrów miodu i pustych przestrzeni; zbyt rzadkie zbrojenie nie jest w stanie skutecznie przenosić obciążeń, co prowadzi do pęknięć.

* Niewspółosiowość głównych prętów zbrojeniowych: Główne pręty zbrojeniowe w belkach, słupach i płytach nie są umieszczone w prawidłowych pozycjach wymaganych na rysunkach, co ma duży wpływ na wytrzymałość elementów na zginanie i ściskanie.

Konsekwencje: zmniejszona nośność konstrukcji, brak możliwości zagwarantowania wytrzymałości zgodnej z projektem oraz poważne zagrożenia dla bezpieczeństwa.

Zoptymalizowane rozwiązania:

1. Użyj standardowych elementów dystansowych: Przed wiązaniem przygotuj zaciski lub pręty pozycjonujące o takich samych odstępach, jak w projekcie. Podczas wiązania używaj ich jako linijki, aby zapewnić dokładne umiejscowienie każdego pręta zbrojeniowego.

2. Wykonaj i zamocuj ramy pozycjonujące zbrojenie: W przypadku elementów takich jak belki i kolumny, proste ramy pozycjonujące można zespawać poza miejscem budowy przed umieszczeniem głównych prętów zbrojeniowych wewnątrz ram w celu połączenia, skutecznie zapobiegając przesuwaniu się prętów zbrojeniowych w trakcie budowy.

3. Wzmocnij kontrolę i akceptację procesu: Przed wylaniem betonu należy sprawdzić za pomocą taśmy mierniczej odstępy między prętami zbrojeniowymi i grubość warstwy ochronnej w każdym obszarze, aby upewnić się, że spełniają one wymagania projektowe.

II. „Ukryty zabójca” połączeń zakładkowych i kotew

Manifestacje błędów:

* Niewystarczająca długość zakładu: Aby oszczędzać materiały, długość zakładu prętów zbrojeniowych jest dowolnie skracana.

* Nieprawidłowe umiejscowienie zakładu: Zakładki są wykonywane w punktach największego naprężenia (takich jak końce belek lub szczyty słupów) lub współczynnik zakładu w obrębie tego samego przekroju przekracza normę.

* Niewystarczająca długość zakotwienia: Pręt zbrojeniowy nie sięga wystarczająco głęboko w podłoże, przez co nie przenosi skutecznie naprężeń.

Konsekwencje: Pręt zbrojeniowy nie jest w stanie skutecznie przenosić naprężeń, co powoduje powstawanie słabych punktów w konstrukcji, przez co jest ona bardzo podatna na uszkodzenia w punktach zakładu/zakotwiczenia.

Zoptymalizowane rozwiązania:

1. Ściśle przestrzegaj rysunków i zapamiętaj specyfikacje: Przed rozpoczęciem budowy technicy muszą przekazać zespołowi roboczemu szczegółowe instrukcje, jasno określające zakłady i długości zakotwień dla prętów zbrojeniowych o różnych średnicach i w różnych lokalizacjach. Kluczowe dane należy zebrać w postaci prostych wykresów i wywiesić na placu budowy.

2. Stosuj kodowanie kolorystyczne: Oznacz końce prętów zbrojeniowych różnymi długościami zakładów, używając różnych kolorów farby, aby ułatwić identyfikację i kontrolę pracowników. 3. Stosuj połączenia mechaniczne lub spawanie: Podczas łączenia ważnych elementów lub prętów stalowych o dużej średnicy, priorytetem powinny być metody połączeń mechanicznych, takie jak proste tuleje gwintowane. Metody te zapewniają niezawodną jakość połączenia i pozwalają uniknąć błędów w połączeniach zakładkowych.

3. Zastosuj połączenia mechaniczne lub spawanie: Podczas łączenia ważnych elementów lub prętów stalowych o dużej średnicy, należy priorytetowo traktować metody połączeń mechanicznych, takie jak proste tuleje gwintowane, ponieważ zapewniają one niezawodną jakość połączenia i pozwalają uniknąć błędów połączeń zakładkowych.

III. Bezpieczeństwo wiązania: coś więcej niż tylko „wiązanie”

Nieprawidłowe manifestacje:

* Brak lub niewystarczająca liczba punktów łączenia: zwłaszcza w narożnikach połączeń prętów zbrojeniowych.

* Dowolny kierunek skręcania drutu wiążącego: Końce drutu wiążącego nie są wygięte do wewnątrz w kierunku betonu, lecz na zewnątrz, co sprawia, że ​​są podatne na rdzewienie i tworzenie się kanałów przesiąkających.

* Luźne druty wiążące: pręty zbrojeniowe łatwo przesuwają się pod wpływem ruchu pieszego lub uderzeń betonu.

Konsekwencje: Słaba ogólna integralność klatki zbrojeniowej, niemożność efektywnej współpracy elementów i utrata ogólnej nośności założonej w projekcie.

Zoptymalizowane rozwiązania:

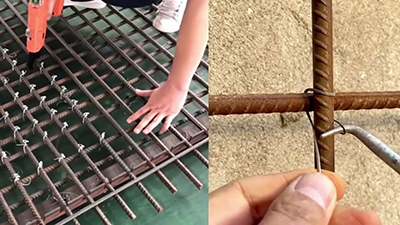

1. Zastosuj metodę wiązania „ósemkowego”: w przypadku dwukierunkowych siatek zbrojeniowych upewnij się, że każde przecięcie jest solidnie związane.

2. Standaryzacja orientacji drutu wiązałkowego: Dokładnie określ i zagnij końce drutu wiązałkowego do wnętrza betonu. To kluczowy krok, odzwierciedlający szczegóły konstrukcyjne i jakość.

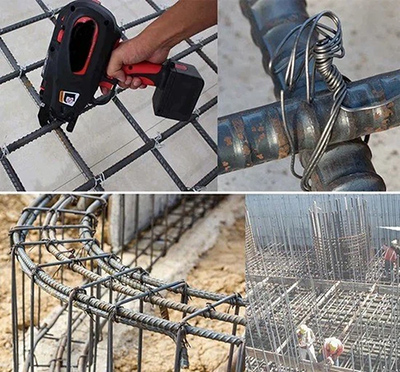

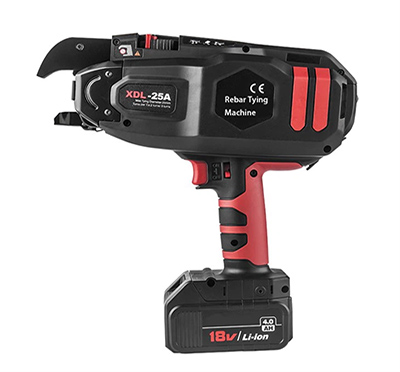

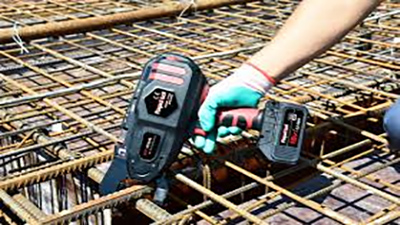

3. Używaj specjalistycznych narzędzi do bindowania: Używanie wysokiej jakości pistoletów lub szczypiec do bindowania nie tylko zwiększa wydajność, ale także zapewnia szczelność i bezpieczeństwo wiązania. Przeprowadź „test dokręcenia” i ręcznie sprawdź bezpieczeństwo kluczowych węzłów.

IV. Grubość warstwy ochronnej: „Złota szata wierzchnia” konstrukcji

Błędy:

* Niewłaściwe użycie lub nieużycie przekładek: Przekładki ulegają zgnieceniu z powodu niewystarczającej wytrzymałości, zbyt dużej odległości między nimi lub bezpośredniej wymiany na tłuczeń kamienny.

* Niewłaściwe rozmieszczenie dystansów: dystanse dolnego zbrojenia belek i płyt są zakładane i usuwane, co powoduje przywieranie zbrojenia do deskowania.

Konsekwencje: Niedostateczna warstwa ochronna prowadzi do łatwej korozji zbrojenia, co znacznie zmniejsza trwałość; nadmierna warstwa ochronna zmniejsza efektywną wysokość elementu, obniżając jego nośność.

Zoptymalizowane rozwiązania:

1. Zastosuj specjalnie zaprojektowane przekładki o wysokiej wytrzymałości: Użyj niestandardowych przekładek z zaprawy cementowej, plastikowych przekładek zatrzaskowych lub przekładek typu piasta o wytrzymałości równej lub wyższej niż wytrzymałość projektowa betonu.

2. Zapewnij prawidłowe rozmieszczenie przekładek: Odstępy między przekładkami powinny wynosić 0,8-1 metra, z odpowiednim zagęszczeniem poniżej naprężonego zbrojenia. Po związaniu, wyznaczona osoba powinna sprawdzić, czy przekładki nie są uszkodzone lub czy są w dobrym stanie technicznym.

3. Promuj wykorzystanie strzemiona:W przypadku górnej warstwy prętów stalowych w płytach stropowych należy zastosować ciągłe strzemiona, aby mieć pewność, że nie opadną one podczas wylewania.

Aby systematycznie unikać powyższych błędów, należy przestrzegać następujących podstawowych procesów:

1. Kontrola przed rozpoczęciem budowy (przygotowanie): szczegółowy projekt i instruktaż techniczny – dokładne zrozumienie rysunków, rozplanowanie złożonych szczegółów oraz zapewnienie wizualnych i operacyjnych instruktaży wszystkim pracownikom.

2. Kontrola w trakcie budowy (wykonanie): Standaryzowane operacje i kontrola procesów – promuj stosowanie zacisków pozycjonujących, przekładek o dużej wytrzymałości i innych narzędzi; pracownicy budowlani i inspektorzy jakości powinni nadzorować i sprawdzać, aby szybko identyfikować i usuwać problemy.

3. Kontrola po zakończeniu budowy (odbiór): rygorystyczny system trzech kontroli – samokontrola zespołu, kontrola przekazania międzyprocesowego oraz kontrola prowadzona przez inspektora jakości; odbiór wszystkich ukrytych prętów zbrojeniowych przed wylaniem betonu.

Pamiętaj: Wysokiej jakości wiązanie prętów zbrojeniowych to nie tylko odzwierciedlenie umiejętności technicznych, ale także dowód odpowiedzialności. Każda standardowa operacja przyczynia się do bezpieczeństwa budynku. Zaczynając od detali i optymalizacji procesów, wspólnie zbudujmy bezpieczniejszą i silniejszą przyszłość.
