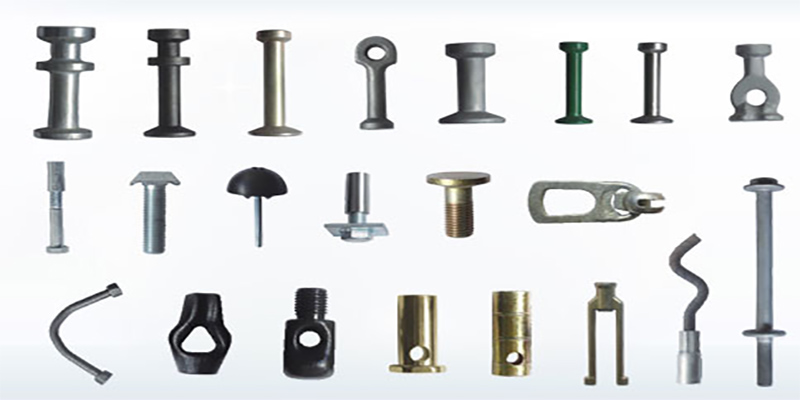

W fabryce prefabrykatów betonowych, panel ścienny ważący kilka ton jest podnoszony, obracany i precyzyjnie ustawiany przez dźwig. Za tym pozornie bezwysiłkowym ruchem kryje się kluczowa decyzja inżynierska: rodzaj stali użytej do produkcji. śruby kotwiąceStal goła, ocynkowana ogniowo lub elektrolitycznie – te pozornie zwyczajne metale są w rzeczywistości „linią ratunkową”, która dźwiga ogromny ciężar. Wybór niewłaściwej śruby kotwiącej może spowodować upadek elementu, opóźnienie budowy, a nawet doprowadzić do poważnego wypadku.

Iron Armor Trio: techniczne sekrety powłoki

1. Śruby kotwowe ze stali nierdzewnej: obusieczny miecz surowej wytrzymałości

Gołe stalowe śruby kotwiące, nieobrobione i kute z wysokowytrzymałej stali stopowej, oferują zalety w postaci wytrzymałości na rozciąganie (zazwyczaj sięgającej 800-1000 MPa) i opłacalności. Jednak ich główną wadą jest alarmująco wysoka szybkość korozji w wilgotnym środowisku. Dane laboratoryjne pokazują, że po trzech miesiącach narażenia na wilgotność >60% ich powierzchnia pokrywa się widoczną czerwoną rdzą, a ich wytrzymałość na rozciąganie spada o 15%. Dlatego nadają się one jedynie do tymczasowego montażu w suchych pomieszczeniach lub jako tymczasowe elementy podczas wylewania betonu (które następnie są zalewane).

2. Śruby kotwiące ze stali ocynkowanej ogniowo: strażnik w trudnych warunkach

Proces produkcji można opisać jako „kąpiel w stopionej lawie dla stali”: po siedmiu etapach czyszczenia (odtłuszczanie, trawienie i topnikowanie), śruby kotwiące zanurzane są w kąpieli z roztopionego cynku o temperaturze 460°C, tworząc warstwę stopu cynku i żelaza o grubości 80–100 μm. Proces ten oferuje trzy główne zalety:

- Ochrona anodowa: Warstwa cynku koroduje w sposób preferencyjny, chroniąc znajdującą się pod nią stal i zapewniając trwałość rzędu 20–50 lat.

- Wiązanie mechaniczne: Cynk wnika w mikropory powierzchni stali, tworząc przyczepność 10 razy silniejszą niż w przypadku galwanizacji.

- Pełne pokrycie: Nawet szczeliny w gwincie są uszczelnione warstwą cynku, dzięki czemu nie ma żadnych martwych punktów.

Wadą jest potencjalna utrata wytrzymałości rzędu 5–8% na skutek wyżarzania w wysokiej temperaturze oraz szorstka powierzchnia z grudkami cynku (wymagająca specjalnych uszczelek zapobiegających zarysowaniom).

3. Śruby kotwiące ze stali ocynkowanej elektrolitycznie: Eleganccy strażnicy precyzyjnych środowisk

W kąpieli elektrochemicznej prąd elektryczny powoduje osadzanie jonów cynku, tworząc lustrzaną powłokę o grubości zaledwie 10-12 μm. Jej podstawowe wartości to:

- Brak odkształceń termicznych: Proces w temperaturze pokojowej pozwala na zachowanie pierwotnej wytrzymałości stali (szczególnie przydatne w przypadku stali o ultra wysokiej wytrzymałości, powyżej 1000 MPa).

- Gładka powierzchnia: zmniejsza zużycie zawiesi i wydłuża żywotność liny o 30%.

- Precyzyjne wymiary: Jednolita powłoka gwarantuje brak utraty dopasowania gwintu.

Jednakże testy w mgle solnej wykazują, że odporność na korozję tego materiału stanowi zaledwie jedną piątą odporności na korozję cynkowania ogniowego w podobnych warunkach, a okres jego eksploatacji na zewnątrz zwykle nie przekracza pięciu lat.

Jak powłoka wpływa na bezpieczeństwo podnoszenia?

Uwaga – diabeł tkwi w szczegółach: cztery pułapki w aplikacji powłok

1. Pułapka kompatybilności: Kotwy ocynkowane ogniowo mogą powodować korozję elektrochemiczną (średnia głębokość korozji 0,2 mm rocznie) w kontakcie z deskowaniem aluminiowym. Rozwiązanie: Należy zastosować uszczelki izolacyjne z nylonu lub przejść na system w całości wykonany ze stali nierdzewnej.

2. Martwy punkt tłumienia magnetycznego: Resztki betonu lub oleju na ocynkowanej powierzchni mogą zmniejszyć przyczepność wieszaka magnetycznego o 40%. Czyszczenie należy wykonywać skrobakiem ze stali nierdzewnej (zabronione jest stosowanie narzędzi żelaznych, aby zapobiec namagnesowaniu).

3. Ryzyko związane z eksploatacją w wysokich temperaturach: W przypadku stosowania kotew ocynkowanych ogniowo w pobliżu pieca do utwardzania parowego, temperatury przekraczające 80°C mogą spowodować rozmagnesowanie warstwy cynku. Producent komputerów PC w północnych Chinach doświadczył awarii kotew w wyniku zimowego utwardzania parowego. Problem ten rozwiązano, przechodząc na modele odporne na wysokie temperatury z magnesami neodymowymi (pracującymi w temperaturze 150°C).

4. Identyfikacja fałszywego cynkowania: Słabej jakości powłoki cynkowe nakładane galwanicznie o grubości mniejszej niż 5 μm można wykryć za pomocą grubościomierza magnetycznego (standardowe wymagania to ≥10 μm).

Dlatego niezwykle ważne jest priorytetowe traktowanie standardów branżowych i zgodności z przepisami.

Zarówno kotwy podnośnikowe ocynkowane ogniowo, jak i elektrolitycznie podlegają różnym normom i przepisom branżowym, aby zapewnić ich bezpieczeństwo i wydajność podczas operacji podnoszenia.

Na przykład w Australii kotwy podnoszące muszą być zgodne z normą AS 3850.1:2015, która określa szczegółowe wymagania dotyczące produkcji, testowania i użytkowania kotew podnoszących w budownictwie, zapewniając ich bezpieczeństwo, niezawodność i spełnienie oczekiwań jakościowych. Norma ta zawiera przepisy dotyczące prawidłowego użytkowania stali niepowlekanej i powlekanej, podkreślając znaczenie ochrony antykorozyjnej dla integralności konstrukcyjnej systemów podnoszących.

Podobnie, w Stanach Zjednoczonych proces cynkowania ogniowego regulują normy ASTM A123/A123M, zapewniając, że grubość i jakość powłoki spełniają wymagania dotyczące ochrony antykorozyjnej. Norma ASTM B633, która ma zastosowanie do galwanizacji, w tym cynkowania elektrolitycznego, określa grubość, przyczepność i wydajność powłoki dla różnych zastosowań. Normy te zawierają wskazówki dotyczące wyboru odpowiedniej metody ochrony antykorozyjnej w oparciu o wymagania dotyczące narażenia na czynniki środowiskowe i obciążenia mechaniczne.

Producenci kotew transportowych muszą przestrzegać tych norm, aby zapewnić, że ich komponenty spełniają oczekiwania dotyczące bezpieczeństwa i trwałości, szczególnie w środowiskach narażonych na korozję. Przestrzeganie tych norm branżowych gwarantuje wykonawcom i inżynierom pewność działania i trwałości stosowanych przez nich produktów, co pozwala uniknąć kosztownych i niebezpiecznych konsekwencji uszkodzenia stali z powodu rdzy.

Na koniec przewodnik po wyborze oparty na scenariuszu: Jak sprawić, by każda śruba kotwiąca była odpowiednia do danego zadania.

🏗️ Preferowanie śrub kotwiących ocynkowanych ogniowo

- Środowiska silnie korozyjne: budynki nadbrzeżne, zakłady chemiczne, strefy zamarzania i rozmrażania (korozja spowodowana środkami odladzającymi)

- Podnoszenie ciężkich ładunków: duże belki i kolumny o wadze >5 ton, płyty dwuteowe (wymagany jest układ magnetyczny o klasie wytrzymałości 2100 kg)

- Zarządzanie pełnym cyklem życia: Uniwersalne śruby kotwiące wymagające ponownego użycia (np. formy na liniach montażowych)

⚡ Preferowanie śrub kotwiących ocynkowanych elektrolitycznie

- Elementy precyzyjne: Dekoracyjne płyty betonowe (nie dopuszcza się grudek cynku na powierzchni)

- Suche środowiska wewnętrzne: prefabrykowane ścianki działowe, beton meblowy

- Zastosowania stali o bardzo wysokiej wytrzymałości: śruby klasy 10.9 i wyższej (aby uniknąć kruchości cieplnej)

⛔ Gdzie goła stal jest surowo zabroniona

- Punkty zawieszenia stale widoczne: Konstrukcje wiszące, takie jak artystyczne rzeźby betonowe

- Środowiska o dużej wilgotności: elementy piwnic, urządzenia do uzdatniania wody
