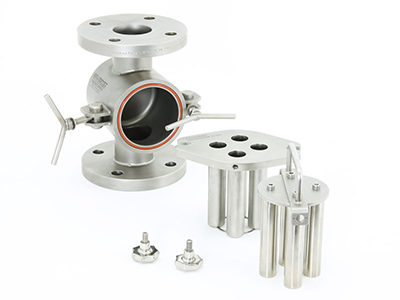

Systemy filtracji magnetycznej To prawdziwe konie pociągowe w procesach przemysłowych i instalacjach HVAC. Wykorzystują pola magnetyczne do wychwytywania cząstek ferromagnetycznych, zapewniając czystość cieczy i chroniąc urządzenia znajdujące się dalej w instalacji. Jednak jak każdy element mechaniczny, nie są one wieczne. Z czasem siła magnetyczna naturalnie zanika, a wydajność spada. Oto dziewięć niepodważalnych oznak, że nadszedł czas na modernizację — lub przynajmniej poważną ocenę systemu.

⏳ Sygnał 1: Zauważalny spadek wydajności filtracji.

1. Nieprawidłowe skoki ciśnienia różnicowego

Różnica ciśnień – różnica między ciśnieniem wlotowym a wylotowym – jest kluczowym parametrem systemu. W normalnych warunkach utrzymuje się ona w przedziale od 0,03 do 0,08 MPa. Jeśli przekracza ona 0,15 MPa lub utrzymuje się uporczywie powyżej 0,1 MPa nawet po cyklu płukania wstecznego, prawdopodobnie filtr jest zatkany lub rdzeń magnetyczny osiągnął poziom nasycenia.

Wyższa różnica ciśnień oznacza większe opory przepływu, zmuszając pompę do cięższej pracy. Z czasem nie tylko zwiększa to rachunki za energię, ale może również doprowadzić do przegrzania pompy i jej przedwczesnej awarii.

2. Wydajność filtracji spada gwałtownie

Cały sens systemu polega na wychwytywaniu zanieczyszczeń ferromagnetycznych. Jeśli zauważysz którykolwiek z tych sygnałów ostrzegawczych, Twój filtr nie spełnia już swojej funkcji:

• Test białej szmatki – Przytrzymaj czystą białą szmatkę przy wylocie przez 30–60 sekund. Jeśli zmieni kolor na żółty, wilgotny lub tłusty, zanieczyszczenia przedostają się przez nią.

• Przyspieszone zużycie podzespołów znajdujących się dalej – Nieoczekiwane zużycie zaworów, uszczelek lub łożysk często wskazuje na ominięcie filtra przez cząstki magnetyczne.

• Widoczne pogorszenie przejrzystości płynu – płyny chłodzące, ciecze obróbkowe i oleje smarowe zaczynają być mętne lub odbarwione.

3. Przepływ w systemie stale spada

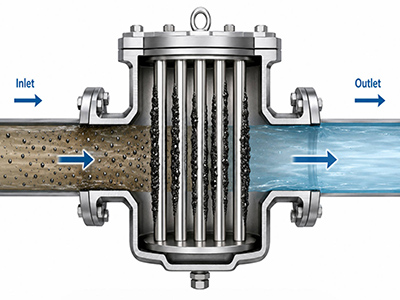

Gdy powierzchnia pręta magnetycznego pokryje się osadem żelaznym lub gdy w rurach zgromadzą się zanieczyszczenia niemagnetyczne, efektywny przekrój poprzeczny się zmniejszy. Zauważysz:

• Rzeczywista szybkość przepływu jest niższa od wartości projektowej.

• Hałas pompy wzrasta w sposób nienormalny (z powodu przeciwciśnienia).

• Urządzenia znajdujące się dalej w procesie są pozbawione płynów, co zagraża stabilności procesu.

🧲 Sygnał 2: Osłabienie siły magnetycznej i zmniejszona zdolność adsorpcji

4. Siła magnetyczna słabnie

Magnesy trwałe – zwłaszcza starsze typy ferrytowe – z czasem tracą swoją przyczepność. Ciepło, wibracje i zewnętrzne pola rozmagnesowujące przyspieszają ten proces. Nawet nowoczesne magnesy neodymowe, choć bardziej stabilne, nie są nieśmiertelne.

Jak sprawdzić:

• Za pomocą gaussomierza zmierz natężenie pola powierzchniowego i porównaj je z wartością bazową ustaloną w fabryce.

• Wykonaj test siły pociągowej na standardowym przedmiocie żelaznym.

• Wykonaj pomiar efektu Halla, aby uzyskać dokładne wartości.

Jeżeli odczyt spadnie poniżej 70% oryginalnej wartości projektowej, zdolność wychwytywania promieniowania przez rdzeń staje się poważnie zagrożona — wymiana lub modernizacja jest nieunikniona.

5. Korozja obudowy lub uszkodzenie uszczelnienia

Nawet w przypadku obudów ze stali nierdzewnej 304 lub 316L agresywne media (roztwory kwaśne/zasadowe, ścieki o wysokim zasoleniu) lub trudne warunki (wysoka temperatura/ciśnienie) mogą powodować:

• Wżery lub korozja międzykrystaliczna na wewnętrznej ścianie.

• Stare uszczelki powodujące nieszczelności na kołnierzach, wziernikach lub otworach spustowych.

• Pęknięcia spoin powstają wskutek naprężeń termicznych lub długotrwałych wibracji.

Każdy wyciek nie tylko marnuje płyn i stwarza zagrożenie dla środowiska, ale także pozwala niefiltrowanej cieczy ominąć rdzeń magnetyczny, czyniąc cały system bezużytecznym.

6. Automatyczne mechanizmy czyszczące strajkują

Nowoczesne systemy często wyposażone są w automatyczne płukanie wsteczne lub urządzenia zgarniające. Gdy zaczną one zawodzić, ręczna konserwacja staje się koszmarem. Zwróć uwagę na:

• Cykle czyszczenia, które ulegają znacznemu skróceniu (z cotygodniowych do kilku razy dziennie).

• Różnica ciśnień, która nie wraca do normy po czyszczeniu.

• Zatkane zawory wylotowe, które nie mogą usunąć uwięzionego żelaza.

• Błędy w logice sterowania powodują częste fałszywe alarmy.

⚙️ Sygnał 3: Gospodarka i operacje — „ukryte alarmy” w księgach rachunkowych

7. Koszty utrzymania rosną w zastraszającym tempie

Z perspektywy finansowej, punkt krytyczny następuje, gdy roczne wydatki na konserwację (robocizna + części + straty spowodowane przestojem) przekraczają 50% kosztu nowego urządzenia. Stare systemy często wpadają w błędne koło – każda naprawa osłabia inną część, co prowadzi do kolejnych napraw.

8. Zużycie energii cicho rośnie

Każdy wzrost różnicy ciśnień o 0,1 MPa może zwiększyć zużycie energii przez pompę o 15–25%. W przypadku starzejącego się systemu ten dodatkowy koszt energii może zrównać się z ceną nowego filtra w ciągu zaledwie jednego lub dwóch lat. Nie przegap tego cichego obciążenia Twojego budżetu operacyjnego.

9. Nie wywiązujesz się ze zobowiązań i wymagań procesowych

Przepisy stają się coraz bardziej rygorystyczne (np. wytyczne dotyczące emisji bliskiej zeru), a standardy produkcji ewoluują. Przestarzały system może mieć problemy z:

• Dokładność filtracji, która nie spełnia już nowych specyfikacji jakościowych produktu.

• Brak możliwości korzystania z Internetu rzeczy lub zdalnego monitorowania jest czynnikiem decydującym w środowiskach inteligentnych fabryk.

• Brak możliwości komunikacji z systemami DCS/SCADA, co uniemożliwia śledzenie danych.

• Niedotrzymanie limitów dotyczących emisji do środowiska grozi karami finansowymi lub zamknięciem.

Krótko mówiąc, ignorowanie tych sygnałów nie tylko pogarsza wydajność filtracji, ale także naraża sprężarki, pompy, urządzenia pomiarowe i inny precyzyjny sprzęt na ryzyko przebicia się cząstek. Powoduje to również straty energii i pieniędzy na konserwację.

Z drugiej strony, wczesne wykrycie tych wskaźników i szybka modernizacja przywracają wydajność, chronią jakość produktu i zapobiegają kosztownym, nieplanowanym przestojom. Prowadź dziennik konserwacji, regularnie monitoruj natężenie pola magnetycznego i różnicę ciśnień, a zawsze będziesz wiedział, kiedy należy działać – zanim drobna niedogodność przerodzi się w poważny kryzys.
