W rozległym łańcuchu przemysłowym konstrukcja prefabrykowanaProdukcja prefabrykatów betonowych to niezwykle intensywny i znormalizowany proces produkcyjny. W przeciwieństwie do tradycyjnych konstrukcji odlewanych na miejscu, prefabrykaty są odlewane w jednej operacji w fabryce, a elementy pomocnicze, takie jak drzwi, okna, rurociągi i warstwy izolacyjne, są już zintegrowane przed opuszczeniem zakładu. Ta fundamentalna zmiana w metodach produkcji radykalnie zmieniła logikę stosowania łączników do parapetów – od „wiercenia na miejscu i późniejszego montażu” do „precyzyjnego, wstępnego osadzania w fabryce i jednorazowego odlewania”.

Łączniki parapetów nie są już tylko akcesoriami do montażu na miejscu; stały się one systematycznie integralnym elementem produkcji prefabrykatów. W niniejszym artykule omówiono logikę techniczną, rodzaje produktów oraz kluczowe punkty wdrożenia łączników parapetów w produkcji prefabrykatów, opierając się na odpowiednich normach, rozwiązaniach patentowych i praktyce inżynierskiej.

I. Od „poinstalacji” do „przedwbudowania”: logiczna zmiana

W tradycyjnym budownictwie betonowym, typowa kolejność montażu łączników parapetów wygląda następująco: po wylaniu i utwardzeniu ściany pracownicy wiercą otwory na miejscu, wbijają kołki rozporowe lub kotwy chemiczne, a następnie mocują parapet. Choć metoda ta jest elastyczna, ma kilka wad. Wiercenie w dużej mierze wymaga umiejętności manualnych, co utrudnia precyzyjne pozycjonowanie; proces wiercenia może uszkodzić otulinę prętów zbrojeniowych stwardniałego betonu; kontakt różnych metali stwarza ryzyko korozji elektrochemicznej; a cała operacja jest narażona na działanie warunków atmosferycznych i warunków panujących na miejscu.

W przeciwieństwie do tego, system produkcji prefabrykatów odwraca tę kolejność. Łączniki parapetów i związane z nimi łączniki są precyzyjnie rozmieszczane i mocowane przed wylaniem betonu – albo do prefabrykowanego parapetu, albo do prefabrykowanego panelu ściennego – a następnie odlewane integralnie z betonem w jednym etapie. Innymi słowy, stają się one elementami osadzonymi. Obecne normy krajowe dotyczące budynków prefabrykowanych wyraźnie wymagają, aby elementy osadzone drzwi i okien zewnętrznych były montowane w fabryce, a ich położenie zostało zweryfikowane przed wylaniem betonu. Specyfikacje, lokalizacja i ilość elementów osadzonych, prętów zbrojeniowych i otworów rezerwowych są jasno określone w procedurach kontroli jakości.

Zmiana ta oferuje kilka kluczowych korzyści:

• Kontrolowana precyzja – pozycjonowanie odbywa się przy użyciu form i przyrządów o wysokiej dokładności, co minimalizuje odchylenia i eliminuje błędy ludzkie występujące podczas wiercenia na miejscu.

• Integralność strukturalna – osadzone części są trwale połączone z betonem, co eliminuje słabe punkty powstałe w wyniku późniejszego wiercenia.

• Wyższa wydajność – na miejscu parapet można podnieść i bezpośrednio podłączyć za pomocą wbudowanych łączników, bez konieczności stosowania tymczasowych wzmocnień. To znacznie zmniejsza ryzyko związane z bezpieczeństwem i przyspiesza montaż.

• Większa trwałość – ponieważ osadzone części są odlewane integralnie z betonem podczas utwardzania, jakość zakotwienia jest o wiele lepsza niż w przypadku kotew montowanych później.

II. Typowe schematy połączeń wbudowanych dla elementów mocujących parapety okienne

Biorąc pod uwagę specyficzne warunki produkcji prefabrykatów, opracowano kilka sprawdzonych rozwiązań w zakresie osadzania elementów mocujących parapety, z których każde jest dostosowane do innych wymagań konstrukcyjnych.

2.1 Zintegrowane osadzanie w odlewie

Jest to najbardziej bezpośrednie podejście: część osadzaną łącznika umieszcza się w formie przed wylaniem betonu i staje się ona integralną częścią parapetu lub panelu ściennego.

Na przykład projekt „Prefabrykowanego parapetu i węzła przyłączeniowego” dzieli element osadzony na dwie części: część osadzoną i część łączącą. Przynajmniej część części osadzonej znajduje się wewnątrz parapetu, odlana razem z betonem, podczas gdy część łącząca pozostaje na zewnątrz parapetu, umożliwiając późniejsze mocowanie do ściany lub innych elementów konstrukcyjnych. Największą zaletą jest to, że po opuszczeniu fabryki prefabrykowany parapet można go bezpośrednio połączyć na miejscu budowy za pomocą wstępnie zamontowanych łączników – bez wiercenia i tymczasowych mocowań, co przekłada się na większe bezpieczeństwo i wydajność.

2.2 Urządzenie łączące prefabrykowany parapet okienny ze ścianą

Inne interesujące rozwiązanie dotyczy połączenia prefabrykowanego parapetu z prefabrykowaną ścianką oporową. Wykorzystuje ono zespół chowanej śruby, wstępnie osadzony w parapecie. Dno pierwszej wnęki odbiorczej jest otwarte; podczas montażu obrót śruby powoduje wsunięcie jej końca do drugiej wnęki odbiorczej, wstępnie zamontowanej w ścianie oporowej. Sprężyna i tuleja wokół śruby rozciągają się, aż docisną do ściany oporowej, tworząc niezawodne zakotwiczenie. Tuleja działa również jako uszczelnienie dla masy hydroizolacyjnej, chroniąc sprężynę. Demontaż jest równie prosty: obrót w przeciwnym kierunku powoduje schowanie śruby, oddzielając parapet od ściany. Zapewnia to zarówno stabilne połączenie, jak i łatwość demontażu w razie potrzeby.

2.3 Wbudowany system mocujący do płyt ściennych z izolacją warstwową

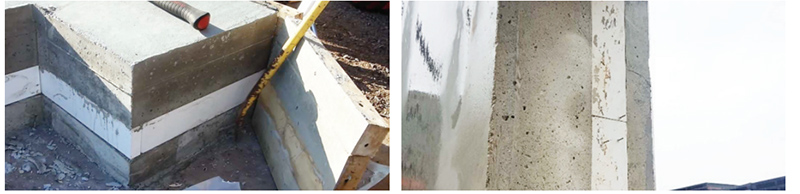

W przypadku bardziej złożonych elementów, takich jak prefabrykowane, izolowane panele ścienne zewnętrzne typu sandwich, metody łączenia są bardziej wyrafinowane. Technologia o nazwie „Connection Structure between Prefabricated Sandwich Insulated Exterior Wall Panel and Window Sill/Frame Corner” (Konstrukcja Połączenia Prefabrykowanego, Izolowanego Panelu Ściennego Zewnętrznego typu sandwich z Narożnikiem Parapetu/Ościeżnicy) ukrywa i chroni elementy mocujące poprzez płytki montażowe i rowki montażowe. Śruby mocujące są ukryte w otworach na śruby u dołu podstawy montażowej i zabezpieczone od dołu za pomocą połączeń gwintowanych. Zapobiega to nie tylko odsłonięciu śrub (a tym samym korozji), ale także utrzymuje zewnętrzną powierzchnię parapetu w czystości i estetycznym wyglądzie.

2.4 Wbudowane elementy mocujące ramy okienne

Aby zapewnić skoordynowane mocowanie parapetu i ramy okiennej, godnym uwagi rozwiązaniem jest łącznik z płytką górną i płytkami bocznymi. Płyta górna posiada element mocujący do ramy okiennej, natomiast płytki boczne posiadają konstrukcję kotwiącą, która jest osadzana w betonie. Co ważne, łącznik ten nie jest zamknięty w obudowie, dzięki czemu woda nie gromadzi się w jego wnętrzu, co wydłuża jego żywotność.

III. Kluczowe kwestie techniczne: od precyzyjnego sterowania do zarządzania kompatybilnością

Stosowanie łączników parapetowych w produkcji prefabrykatów wymaga zwrócenia uwagi na kilka istotnych czynników.

Precyzyjna kontrola elementów osadzonych. Dokładność położenia elementów osadzonych bezpośrednio decyduje o płynności późniejszego montażu. Wiele fabryk stosuje obecnie trzyetapowy proces weryfikacji: pomiar wstępny po ułożeniu formy → ponowny pomiar po zalaniu betonu → kontrola końcowa przed montażem komponentów. Przed zalaniem betonu należy indywidualnie zweryfikować położenie każdego elementu osadzonego.

Unikanie korozji elektrochemicznej. W elementach prefabrykowanych kontakt różnych metali (np. stali nierdzewnej ze zwykłą stalą węglową lub stali nierdzewnej z aluminium) w wilgotnym środowisku może prowadzić do korozji galwanicznej z powodu różnic w potencjale elektrod. Przepisy budowlane dotyczące prefabrykowanych elementów wyraźnie wymagają zapobiegania takiej korozji na stykach metal-metal. Typowe środki zaradcze obejmują podkładki izolacyjne lub fabrycznie zamontowane podkładki plastikowe, które fizycznie izolują metale.

Ochrona procesu. Podczas wylewania betonu, wstępnie osadzone łączniki muszą być chronione przed zanieczyszczeniem szlamem betonowym lub zanieczyszczeniami. Typowe środki obejmują wypełnienie otworów na śruby pianką lub pokrycie ich taśmą ochronną, aby zapewnić czystość gwintów i powierzchni połączeń do późniejszego użycia. Ponadto, przez cały proces budowy prefabrykowanych konstrukcji, należy stosować środki ochronne, aby uniknąć uszkodzenia lub zabrudzenia akcesoriów budowlanych i elementów osadzanych.

Dobór materiałów i zgodność ze środowiskiem. Stal nierdzewna klasy A2 nadaje się do większości zastosowań wewnętrznych i zewnętrznych, oferując dobrą odporność na utlenianie. Stal nierdzewna klasy A4, poddawana dalszej pasywacji, zapewnia jeszcze wyższą odporność na korozję i jest zalecana do stosowania w obszarach nadmorskich o wysokiej wilgotności lub regionach o dużym zanieczyszczeniu przemysłowym. Materiał łącznika powinien być zawsze dostosowany do środowiska pracy prefabrykowanego elementu.

Krótko mówiąc, w branży budownictwa prefabrykowanego znane jest powiedzenie: „Wytrzymałość konstrukcji prefabrykowanej zależy od jej połączeń”. To zdanie doskonale oddaje centralną rolę połączeń w systemach prefabrykowanych. Łączniki parapetów mogą wydawać się niewielką częścią całego elementu prefabrykowanego, ale to one odpowiadają za bezpieczne mocowanie i długotrwałą trwałość samego parapetu. Od regulowanych zestawów śrub i ognioodpornych, niskoprzewodzących wkładek, po ukryte konstrukcje montażowe i w pełni zintegrowane rozwiązania z prefabrykowanym osadzeniem, zastosowanie łączników parapetów w produkcji prefabrykatów stale ewoluuje wraz z postępem technologii budownictwa prefabrykowanego.

W miarę jak precyzja produkcji będzie wzrastać, a odpowiednie normy techniczne będą stopniowo udoskonalane, elementy mocujące parapety będą stosowane w sposób bardziej profesjonalny i systematyczny, przyczyniając się do wzrostu jakości prefabrykowanych budynków.
