Magnesy szalunkowe czy mocowanie śrubowe: który system szalunkowy jest lepszy?

W branży prefabrykatów betonowych metoda mocowania deskowań jest kluczowym czynnikiem, który bezpośrednio wpływa na wydajność produkcji, precyzję wykonania komponentów i koszty operacyjne. Obecnie dwie dominujące technologie stoją na czele rewolucji w zakresie wydajności: magnesy szalunkowe i tradycyjne mocowanie śrubami/śrubami. Niniejszy artykuł przedstawia dogłębne, praktyczne porównanie tych dwóch rozwiązań.

Magnesy szalunkowe:Rewolucja w wydajności

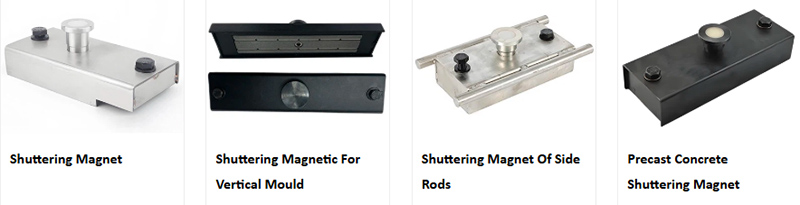

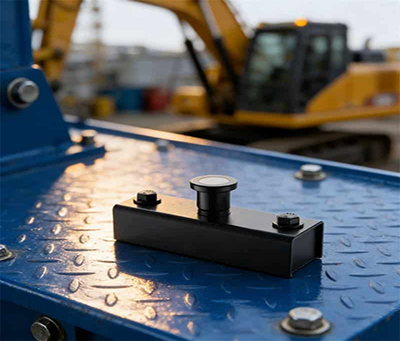

Magnes szalunkowy to narzędzie do szybkiego montażu, zaprojektowane specjalnie do produkcji prefabrykatów betonowych. Można go porównać do „supermagnesu” z włącznikiem/wyłącznikiem. To magnetyczne urządzenie zaciskowe zazwyczaj składa się z magnesu trwałego ziem rzadkich, neodymowo-żelazowo-borowego (NdFeB), zamkniętego w stalowej obudowie. Jego główną funkcją jest tymczasowe mocowanie szalunku do stalowego podłoża lub stołu przed wylaniem betonu.

Główne zalety

1. 70% wzrost wydajności montażu: W przeciwieństwie do tradycyjnego mocowania śrubami, które często wymaga wiercenia, spawania lub ręcznego dokręcania nakrętek, magnes do szalunku wystarczy umieścić na stalowym stole szalunkowym. Naciśnięcie przełącznika generuje natychmiastową siłę zacisku od 450 kg do ponad 3100 kg. Jeden pracownik może wykonać tę operację natychmiast, bez użycia narzędzi pomocniczych.

2. Zero uszkodzeń stalowego łoża: Mocowanie śrubami wymaga wiercenia lub spawania na stalowym stole szalunkowym. Z czasem prowadzi to do degradacji powierzchni stołu, co negatywnie wpływa na płaskość przyszłych elementów. Adsorpcja magnetyczna całkowicie zapobiega uszkodzeniom mechanicznym, znacznie wydłużając żywotność stalowego łoża – cennego zasobu inwestycyjnego.

3. Większa elastyczność produkcji: Ten sam system magnetyczny, stosowany z adapterami o różnej wysokości, umożliwia umieszczanie komponentów o różnych specyfikacjach na tym samym stalowym łożu. Eliminuje to potrzebę stosowania form obrabianych na zamówienie dla każdego wariantu produktu, co jest kluczową zaletą dla zakładów prefabrykacji, które przetwarzają szeroką gamę produktów w małych partiach.

4. Krótki zwrot z inwestycji (ROI): Dane branżowe sugerują, że średni okres zwrotu z inwestycji w system magnesów szalunkowych wynosi około trzech miesięcy. Przy standardowej konserwacji ich żywotność może przekroczyć trzy lata.

Ograniczenia użytkowania:

• Wrażliwość na temperaturę: Temperatury robocze powinny być na ogół utrzymywane poniżej 80°C (176°F), gdyż nadmierne ciepło może powodować osłabienie siły magnetycznej.

• Wymagania dotyczące powierzchni: Stalowe łoże musi być czyste i płaskie. Szczeliny między magnesem a łożem znacznie zmniejszają siłę przyciągania. Na przykład, szczelina wynosząca zaledwie 0,09 mm może zauważalnie osłabić przyciąganie magnetyczne.

• Koszt początkowy: Cena zakupu pojedynczego magnesu jest wyższa niż tradycyjnej śruby. Jednak długoterminowe korzyści operacyjne są znaczące.

Mocowanie śrubowe: tradycyjny i niezawodny punkt odniesienia

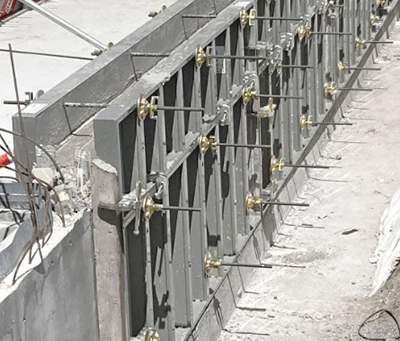

Mocowanie śrubowe to jedna z tradycyjnych metod zabezpieczania deskowań w produkcji prefabrykatów betonowych. Zanim systemy magnetyczne upowszechniły się, wiele zakładów stosowało śruby lub wkręty do bezpośredniego mocowania paneli szalunkowych do stalowych stołów odlewniczych. Te mechaniczne łączniki utrzymują deskowanie na miejscu, zapobiegając jego przemieszczaniu się podczas wylewania betonu i wibrowania.

Główne zalety

1. Ekstremalna adaptacja do obciążeń: W przypadku ultraciężkich elementów lub scenariuszy z bardzo wysokim bocznym naciskiem betonu, dodatnie mechaniczne połączenie śruby zapewnia stabilną siłę zacisku, niezależną od temperatury. Jest to obszar, w którym obecna technologia magnetyczna nie jest w stanie w pełni konkurować.

2. Niska bariera wejścia: Standardowe śruby i nakrętki są łatwo dostępne i niedrogie. Początkowa inwestycja jest znacznie niższa niż w przypadku systemów magnetycznych, co sprawia, że ​​mocowanie śrubami jest opłacalną opcją dla mniejszych zakładów prefabrykatów o ograniczonej zdolności produkcyjnej lub kapitale.

3. Wysoka odporność na czynniki środowiskowe: Śruby są odporne na pozostałości betonu, oleje ani utwardzanie parą w wysokiej temperaturze. Ich konserwacja jest stosunkowo prosta.

Wady wrodzone

• Wysokie koszty robocizny: Zabezpieczenie pojedynczego punktu śrubą może zająć 15-30 sekund. W przypadku złożonej formy, skumulowany czas może znacząco ograniczyć cały cykl linii produkcyjnej.

• Nagromadzone uszkodzenia platformy: Wielokrotne wiercenie i spawanie nieuchronnie prowadzi do nierównej powierzchni stalowego podłoża. Z czasem może to wymagać kosztownych napraw lub całkowitej wymiany podłoża.

• Duże zapotrzebowanie na pracę ręczną: Do prawidłowej obsługi kluczy dynamometrycznych potrzebni są wykwalifikowani pracownicy, aby zapewnić spójny i odpowiedni poziom dokręcania, co zwiększa złożoność operacji i ryzyko wystąpienia błędu ludzkiego.

Wybór właściwego rozwiązania dla Twoich potrzeb

Scenariusze, w których preferowane są magnesy do migawek:

• Produkcja na dużą skalę standardowych prefabrykowanych paneli ściennych i płyt stropowych.

• Fabryki z drogimi stalowymi szalunkami wymagającymi długotrwałej ochrony.

• Elastyczne linie produkcyjne, w których specyfikacje produktów często się zmieniają, co wymaga szybkich zmian form.

• Inteligentne fabryki prefabrykatów dążą do automatyzacji i usprawnienia przepływu pracy.

Scenariusze, w których mocowanie śrubowe pozostaje lepszym wyborem:

• Zastosowania wiążące się z ekstremalnymi obciążeniami, takie jak ultraciężkie elementy mostów lub prefabrykowane części elektrowni jądrowych.

• Warunki pracy, w których temperatura utwardzania parą stale przekracza 100°C (212°F).

• Nowe fabryki prefabrykatów działające przy bardzo ograniczonych budżetach.

Podsumowując, w branży prefabrykatów betonowych magnesy szalunkowe stają się powszechnym wyborem w wielu zastosowaniach. Ich zasadnicza wartość polega nie tylko na poprawie wydajności w jednym punkcie, ale także na ochronie kluczowego elementu, jakim jest stalowy szalunek, i umożliwieniu bardziej elastycznych modeli produkcji. W przypadku zakładów prefabrykatów o rocznej zdolności produkcyjnej przekraczającej 50 000 metrów sześciennych, zwrot z inwestycji w system magnesów zazwyczaj następuje w ciągu trzech do sześciu miesięcy.

Jednak wybór technologii powinien zawsze odpowiadać rzeczywistym potrzebom produkcyjnym. Podejście hybrydowe jest często najlepszą praktyką: stosowanie systemów magnetycznych w celu maksymalizacji wydajności standardowych komponentów, przy jednoczesnym zachowaniu mocowania śrubowego w specjalnych, ciężkich zastosowaniach jako zabezpieczenia przed awarią. Ta strategia „magnetyzm jako element główny, śruba jako element dodatkowy” wykorzystuje mocne strony obu metod i staje się uznaną najlepszą praktyką w branży.
