W produkcji prefabrykatów betonowych sposób mocowania deskowania bezpośrednio wpływa na wydajność produkcji, precyzję wykonania elementów i całkowity koszt. Obecnie na rynku dostępne są dwa główne podejścia techniczne:Magnes szalunkowy i mocowanie śrubami – każdy ma → każdy ma swoich wiernych zwolenników. Który system jest więc bardziej odpowiedni dla Twojej linii produkcyjnej?

Podstawowe zasady

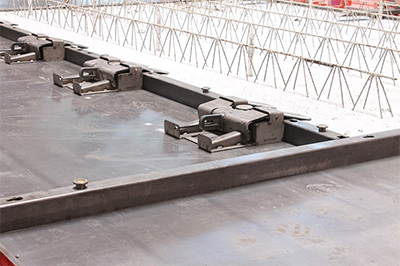

- Magnes szalunkowy: Wykorzystując silne przyciąganie magnetyczne generowane przez wysokowydajne magnesy trwałe, szablon → szalunek jest trwale przymocowany do stalowej platformy formy. Szybki montaż i demontaż jest możliwy dzięki sterowaniu włączaniem/wyłączaniem obwodu magnetycznego za pomocą uchwytu mechanicznego lub mechanizmu obrotowego.

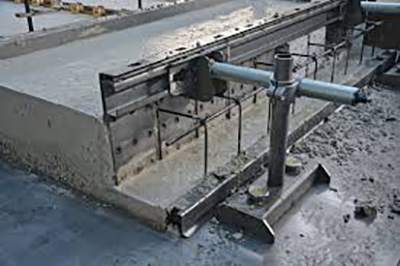

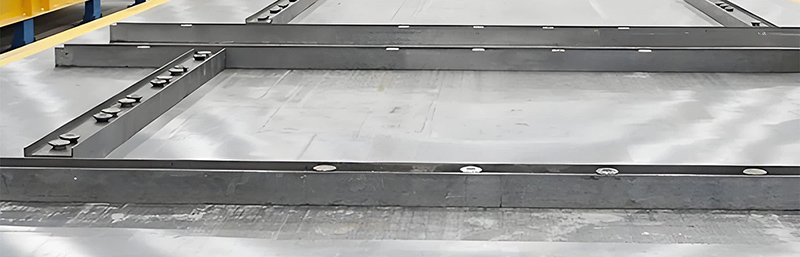

Mocowanie śrubowe: Tradycyjna metoda mocowania mechanicznego, która wykorzystuje śruby, nakrętki, podkładki i inne elementy złączne do zamocowania szablonu → szalunku do platformy formy (lub do siebie nawzajem). Zazwyczaj wymaga to wstępnego nawiercenia otworów w platformie formy lub szalunku.

Porównanie wydajności rdzenia

Dlaczego mocowanie pudełek magnetycznych jest skuteczne w większości operacji

1. Prędkość, która zwiększa pojemność

Na linii zautomatyzowanej każda zmiana wymiarów elementu oznacza konieczność rekonfiguracji szalunku. W przypadku skrzynek magnetycznych jeden pracownik po prostu obraca uchwyt – bez narzędzi i bez mocowań z nakrętkami. To od 5 do 10 razy szybciej niż mocowanie śrubami. Jeśli zmieniasz formy kilka razy dziennie, te minuty przekładają się na realny wzrost wydajności.

2. Stała precyzja

Mocowanie śrubami jest podatne na „fałszywe dokręcanie” – różni pracownicy stosują różne momenty dokręcania, a długości ramion klucza są różne. Podczas wibracji betonu śruby mogą się poluzować, a deskowanie może się przesuwać. Skrzynki magnetyczne zapewniają stabilną, równomierną siłę trzymania (zwykle 600–1500 kg na skrzynkę), która nie słabnie pod wpływem wibracji. Rezultat: lepsza spójność wymiarowa, szczególnie istotna w przypadku płyt kompozytowych, paneli ściennych i innych elementów o wąskich tolerancjach krawędzi.

3. Dłuższa żywotność stołu formującego

Twoja stalowa paleta to jeden z najdroższych zasobów w zakładzie. Mocowanie śrubami wymaga wiercenia i gwintowania setek otworów. Po wielokrotnym użyciu gwinty się zrywają, a otwory pękają, co powoduje konieczność obniżenia jakości palety lub jej złomowania. Pojemniki magnetyczne nie wymagają żadnych otworów – powierzchnia palety pozostaje nieskazitelna, co wydłuża jej żywotność 2–3-krotnie.

4. Mniejsze obciążenie pracą

Pracownicy nie muszą już schylać się, aby dokręcić dziesiątki śrub lub dźwigać ciężkie klucze. Skrzynki magnetyczne są lekkie (zwykle ważą 5–15 kg) i łatwe w obsłudze. To zmniejsza zmęczenie i sprawia, że ​​praca jest dostępna dla szerszego grona pracowników – to prawdziwa zaleta, gdy rekrutacja i utrzymanie personelu jest trudne.

Kiedy mocowanie śrubami jest nadal lepszym wyborem

Pomimo wszystkich zalet pudełek magnetycznych, mocowanie śrubami nie zniknęło. Oto dlaczego:

• Bardzo niskie koszty początkowe – Kompletny zestaw pudełek magnetycznych może kosztować dziesiątki tysięcy juanów, podczas gdy worek śrub to zaledwie kilkaset. W przypadku małego warsztatu lub odlewania belek na miejscu, śruby są praktycznym rozwiązaniem.

• Nieregularne lub niestandardowe deskowanie – Jeśli deskowanie ma skomplikowany kształt i nie ma płaskiej, stalowej powierzchni, na której można umieścić skrzynkę magnetyczną, śruby można umieścić dokładnie tam, gdzie jest to potrzebne.

• Warunki wysokiej temperatury – niektóre magnesy trwałe tracą wytrzymałość powyżej 80°C. Jeśli produkujesz elementy utwardzane parą, a kontrola temperatury nie jest wiarygodna, mocowanie śrubami jest bezpieczniejsze. (Jednak dobrej jakości skrzynki magnetyczne wykorzystują magnesy neodymowe o wytrzymałości 120°C).

• Szalunki niemagnetyczne – Skrzynki magnetyczne działają tylko na powierzchniach ferromagnetycznych (stalowych). Jeśli potrzebujesz zabezpieczyć formy drewniane, aluminiowe lub plastikowe, nie masz wyboru i musisz użyć śrub.

Ostateczna rekomendacja

Dla zdecydowanej większości nowoczesnych zakładów produkujących prefabrykaty betonowe, mocowanie skrzynek magnetycznych to oczywista zaleta. Zyski w zakresie wydajności, precyzji i żywotności palet zazwyczaj zwracają się w ciągu 6–12 miesięcy – dzięki zmniejszeniu nakładów pracy i dłuższej żywotności sprzętu.

Nadaj priorytet pudełkom magnetycznym, jeśli produkujesz:

• Płyty stropowe kompozytowe lub ściany dwuwarstwowe

• Schody prefabrykowane lub płyty balkonowe

• Płyty kanałowe sprężone

• Wszelkie standardowe komponenty o dużej objętości i dużej powtarzalności

Mocowanie śrubowe należy stosować wyłącznie w następujących szczególnych przypadkach:

• Roczna produkcja poniżej 5000 m³ (mały warsztat)

• Częsta potrzeba naprawy szalunków niemagnetycznych lub wysokotemperaturowych

• Kształty szalunków są tak nieregularne, że nie można skutecznie umieszczać skrzynek magnetycznych

Ostatnia wskazówka: Nie wszystkie pudełka magnetyczne są sobie równe. Kupując, sprawdź gwarancję zachowania siły magnetycznej (co najmniej 5 lat), trwałość mechanizmu włączania/wyłączania oraz to, czy konstrukcja zapobiega przypadkowemu rozmagnesowaniu. Zainwestuj raz, a będziesz czerpać korzyści przez lata.
