Gwintowana tuleja podnosząca - tuleja mocująca

Gwintowana tuleja podnosząca - tuleja mocująca

Gniazdo podnoszące to specjalne urządzenie łączące osadzone w konstrukcji betonowej lub stalowej, służące do bezpiecznego i wydajnego podnoszenia i przenoszenia ciężkich elementów (takich jak prefabrykowane płyty betonowe, belki, ściany, urządzenia przemysłowe itp.). Zapewnia ono znormalizowany interfejs, który umożliwia szybkie łączenie dźwigów lub zawiesi i równomierne przenoszenie obciążeń. Jest ono kluczowym elementem nowoczesnego budownictwa modułowego i podnoszenia przemysłowego.

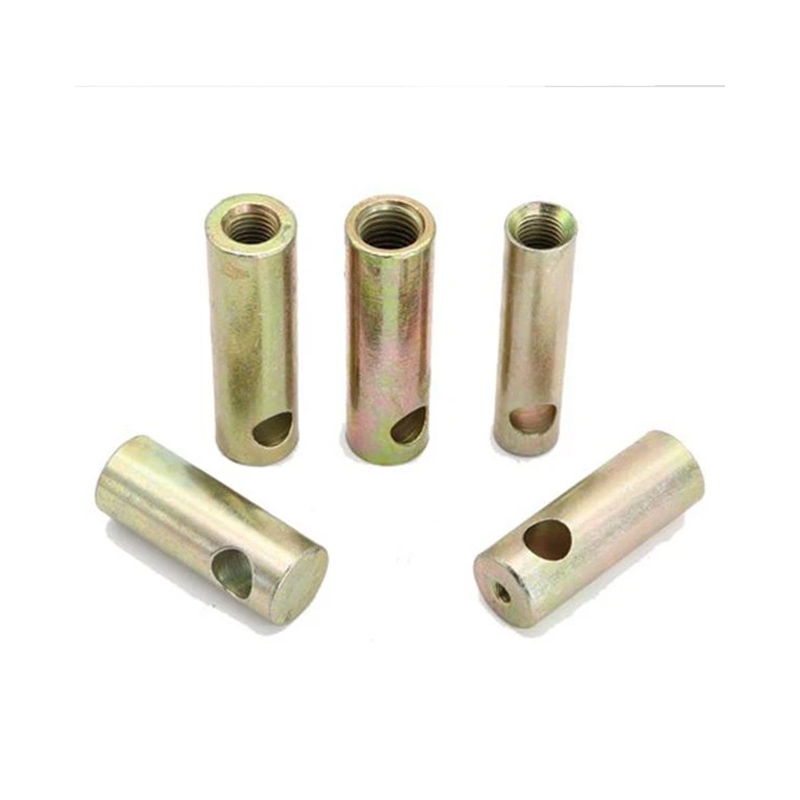

System składa się z wlewanego gniazda podnoszącego, które jest nawiercane bocznie pod częścią gwintowaną, aby pomieścić pręt zbrojeniowy, który jest umieszczany i mocowany do głównego zbrojenia, zapewniając użytkownikowi pewny i bezpieczny punkt mocowania. Dostępne są one zarówno ze stali nierdzewnej, jak i ocynkowanej, co zapewnia pewną ochronę przed korozją. Każde gniazdo może być dostarczone z dwiema plastikowymi wkładkami. Górna (opcjonalna) zapobiega przedostawaniu się zanieczyszczeń do gwintów, a dolna (standardowa) zapobiega przedostawaniu się betonu podczas procesu odlewania.

Gniazda podnoszące są powszechnie stosowane w konstrukcjach prefabrykowanych z betonu, takich jak belki podnoszące, ściany, płyty stropowe itp.

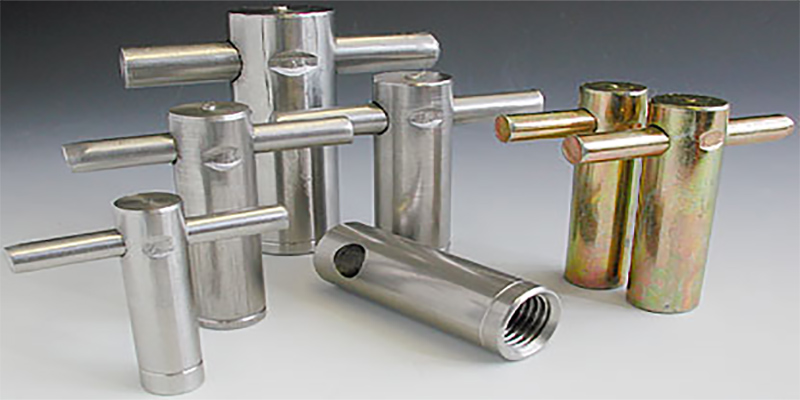

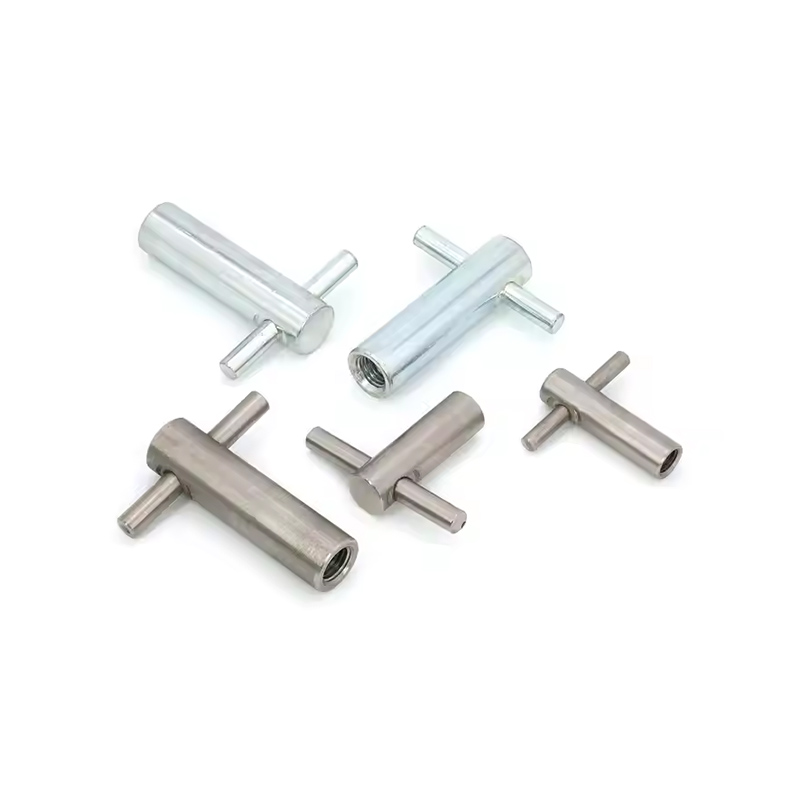

Pręt zbrojeniowy należy włożyć przez otwór poprzeczny w celu przeniesienia obciążenia na beton. Aby rozłożyć siły na beton, należy włożyć wygięty pręt zbrojeniowy BST 500 przez otwór poprzeczny gniazd podnoszących. Pręt zbrojeniowy może być rozłożony lub mieć równoległe boki.

Aby zagwarantować lokalne przenoszenie sił w betonie, należy zachować pewną odległość od krawędzi. Ze względów bezpieczeństwa grubość płyty nie może być mniejsza od pewnego minimum.

Wymiary i dopuszczalne obciążenia robocze przy wytrzymałości betonu 15 N/mm2

Cecha gniazda podnoszącego

- Dostępne w wysokiej jakości ocynkowanej stali węglowej lub stali nierdzewnej
- Dostępne z gwintem Rd lub metrycznym na specjalne zamówienie.

Specyfikacja gniazda podnoszącego

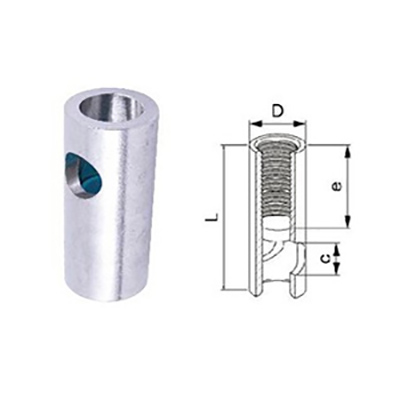

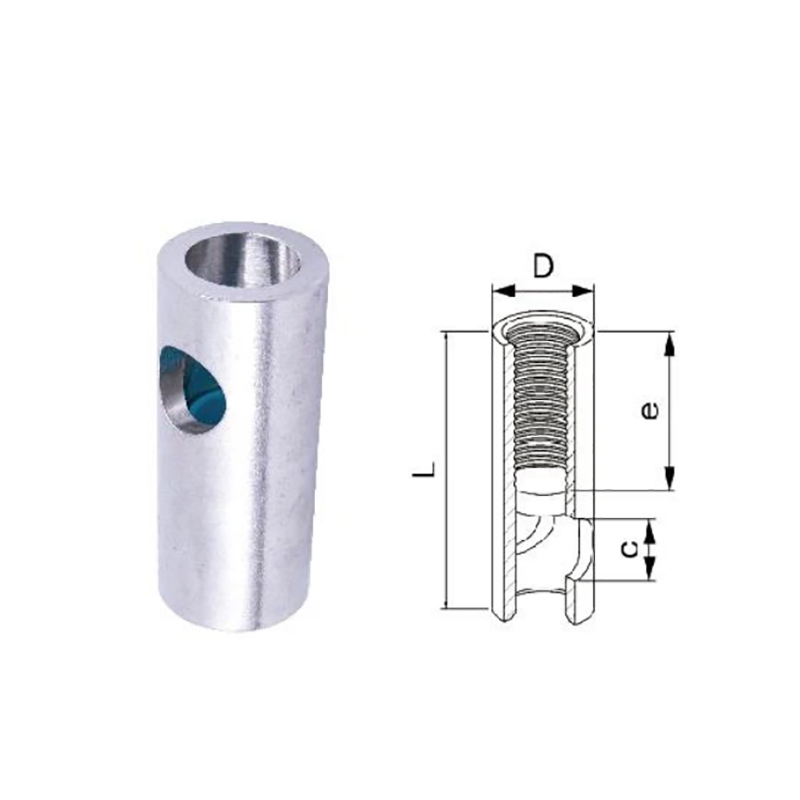

Kod	Rozmiar	SWL	Wymiary (mm)
		KGS	L	E	D	C
LSC300112040	Rd12	500	40	22	16	8
LSC300116054	Rd16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15,5
LSC300124078	Rd24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26,5
LSC300136145	Rd42	8000	145	80	54	32
LSC300152195	Rd52	12500	195	97	68	40
Inne długości i gwinty metryczne dostępne na zamówienie.
Stal nierdzewna 304(A2)/316(A4) dostępna na życzenie
Safety Factory ma współczynnik 3:1

Główne zastosowania

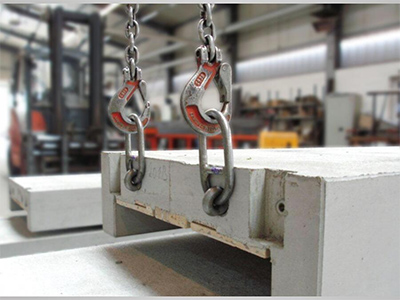

Podnoszenie prefabrykatów betonowych: osadzonych w panelach ściennych, schodach, rurach i innych elementach jako standardowe punkty podnoszenia.

Montaż konstrukcji stalowych: spawanych lub przykręcanych do belek i kolumn stalowych w celu podnoszenia sprzętu.

Obsługa sprzętu przemysłowego: zintegrowana z podstawą ciężkiego sprzętu w celu łatwego transportu i instalacji.

Dlaczego warto nas wybrać:

Jako niezawodny dostawca z Chin, obsłużyliśmy wielu klientów na całym świecie.
Współpracujemy z naszymi klientami od piętnastu lat. Uroczyście obiecujemy, że nasze produkty
następujące zalety:
Szybko, bezpiecznie, wydajnie. Uniwersalny system do produkcji prefabrykatów betonowych;
Nadaje się do wszystkich współczesnych robotów szalunkowych lub do obsługi ręcznej;
Oszczędność kosztów dzięki usunięciu formy. Dostępne są różne wysokości i długości, dostosowane do Państwa potrzeb.
