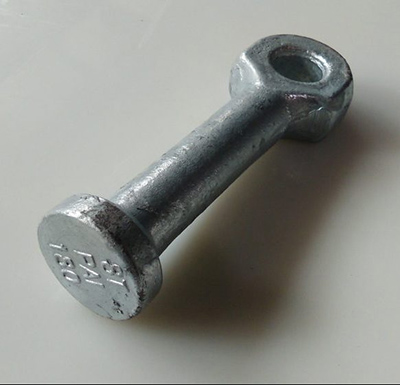

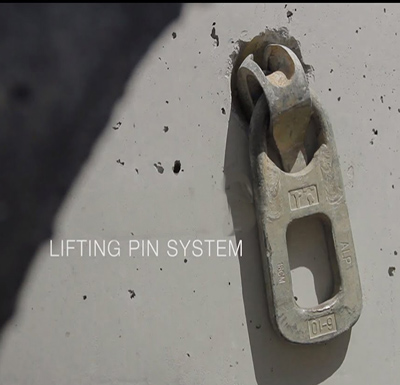

Kotwy oczkowe do podnoszenia prefabrykatów betonowych

Kotwy oczkowe do podnoszenia prefabrykatów betonowych

Prefabrykaty betonowe stają się coraz bardziej powszechnym wyborem w nowoczesnym budownictwie ze względu na ich kluczowe zalety: szybkość budowy, stałą jakość oraz przyjazność dla środowiska i efektywność energetyczną. Przewiduje się, że globalny rynek prefabrykatów betonowych osiągnie 151,14 miliarda do 2025 roku i prawdopodobnie przekroczy ten poziom.151,14 miliarda do 2025 roku i oczekuje się, że przekroczy242,59 miliarda do 2032 roku. Jednak bezpieczne podnoszenie ciężkich elementów betonowych podczas produkcji, transportu i montażu na miejscu pozostaje kluczowym problemem branży. Kotwy oczkowe do podnoszenia prefabrykowanych elementów betonowych stanowią kluczowe rozwiązanie tego problemu.

W przeciwieństwie do tradycyjnych metod betonowania na miejscu, nowoczesne budownictwo coraz częściej opiera się na technologii prefabrykatów betonowych. Elementy takie jak panele ścienne, płyty stropowe, belki, słupy i schody są prefabrykowane w fabryce, a następnie transportowane na miejsce montażu. W tym procesie niezastąpione są kotwy oczkowe, które bezpośrednio wpływają na bezpieczeństwo i wydajność rozformowywania, układania i montażu końcowego.

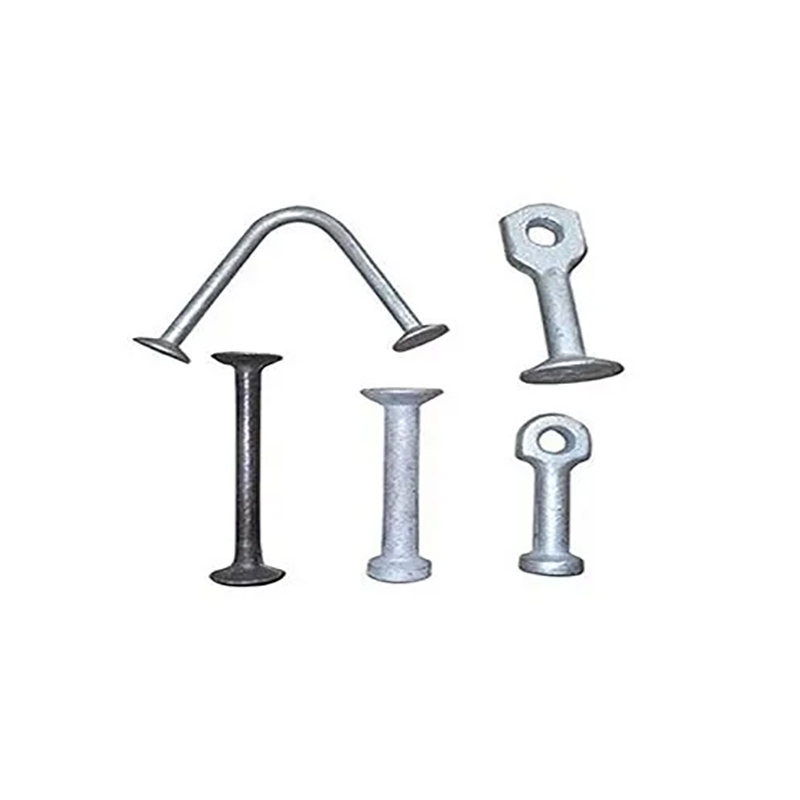

Główne typy kotew oczkowych do podnoszenia prefabrykatów betonowych

Biorąc pod uwagę konstrukcję i scenariusze zastosowań, główne uchwyty kotwiące do podnoszenia można podzielić na następujące kategorie:

1. Kotwica podnosząca z kulistą główką

Kotwy z głowicą kulistą należą do najpopularniejszych typów. Ich unikalna głowica kulista umożliwia szybkie wpinanie i wypinanie za pomocą dedykowanego zacisku. Oferują one udźwig od 1,3 do 45 ton, dzięki czemu nadają się do bezpiecznego podnoszenia różnych elementów prefabrykowanych. Konstrukcja głowicy kulistej pozwala również na swobodny obrót kotwy pod obciążeniem, skutecznie zapobiegając jej skręcaniu lub przemieszczaniu podczas podnoszenia.

2. Płaska płyta / kotwa rozporowa

Kotwy płaskie wykorzystują konstrukcję z płaskiej blachy stalowej i są specjalnie zaprojektowane do cienkich prefabrykatów. Umożliwiają bezpieczne podnoszenie poziomo ułożonych elementów bez konieczności stosowania stołu uchylnego. System szybkiego zwalniania umożliwia zdalne zwalnianie, co czyni je szczególnie przydatnymi w budownictwie wielopiętrowym – znacznie poprawiając wydajność pracy i bezpieczeństwo.

3. Kotwica dwugłowicowa

Kotwy dwugłowicowe dodają drugi punkt kotwienia do systemu głowic sferycznych, zapewniając zakotwienie w betonie za pomocą stalowego pręta zbrojeniowego. Taka konstrukcja zapewnia większą odporność na wyrywanie i stabilność, dzięki czemu idealnie nadaje się do dużych prefabrykowanych paneli ściennych, słupów i elementów infrastruktury.

4. Kotwica do podnoszenia użytkowego

Kotwy transportowe nie wymagają specjalnych narzędzi do podnoszenia i można je bezpośrednio łączyć za pomocą standardowych haków lub szekli. Oferują one prosty montaż i są ekonomiczne. Kotwy te są wyposażone w wielokrotnego użytku poliuretanowe zaślepki rowkowe, które skutecznie zapobiegają powstawaniu otworów przelotowych na powierzchni elementów prefabrykowanych, zachowując integralność strukturalną.

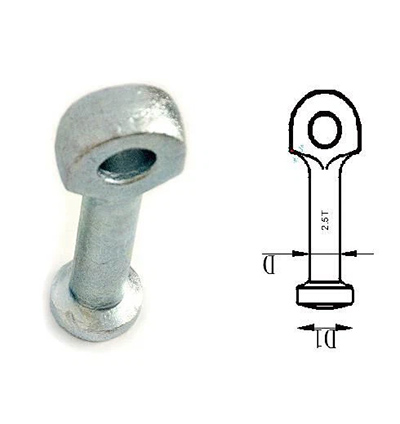

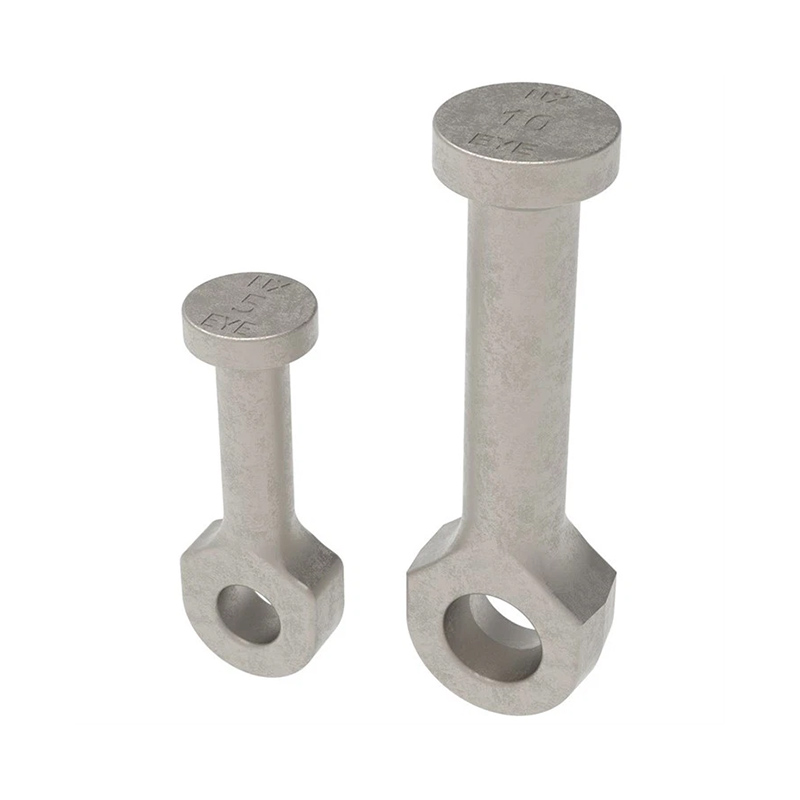

	Kod	Obciążenie znamionowe	Rozmiar (mm)
		Mnóstwo	D	D1	L	S
	LSC1004013	1.3	10	19	65	8
	LSC1004025	1,5	14	26	90	10
	LSC1004050	5	20	36	120	14
	LSC1004100	10	28	46	180	20
	LSC1004200	20	38	69	250	28

LSC akceptuje różnorodne niestandardowe specyfikacje.

Pięć podstawowych zalet kotew oczkowych do podnoszenia prefabrykowanego betonu

✅ 1. Wyjątkowa wydajność bezpieczeństwa

Kotwy oczkowe wykonane są z kutej stali stopowej o wysokiej wytrzymałości i poddawane rygorystycznej obróbce cieplnej oraz testom wytrzymałości mechanicznej, aby zapewnić integralność konstrukcji nawet przy ekstremalnych obciążeniach. Zgodnie z normami międzynarodowymi (np. EN 1992, AS 3850), wszystkie produkty przeszły certyfikację materiałową i testy wytrzymałości na zerwanie. Niektóre z nich uzyskały również certyfikat CE, zapewniając solidną ochronę personelu i sprzętu na budowie.

✅ 2. Niezwykle wysoka wydajność podnoszenia

Biorąc za przykład system głowicy sferycznej, połączenie zacisku podnoszącego z głowicą kotwiącą zajmuje zaledwie kilka sekund – znacznie skracając czas załadunku i rozładunku elementów. W przypadku projektów wymagających częstego, powtarzalnego podnoszenia (takich jak wielkogabarytowe bazy produkcyjne z prefabrykatów), ten system szybkozłączek może znacząco skrócić cykle produkcyjne i obniżyć koszty robocizny.

✅ 3. Elastyczna rotacja i regulacja

Konstrukcja kotwy oczkowej pozwala na wielokierunkowy obrót, przechylanie i obracanie pod obciążeniem. Oznacza to, że elementy prefabrykowane można precyzyjnie regulować w powietrzu, co umożliwia płynny i kontrolowany ruch – niezależnie od tego, czy chodzi o pionowe podnoszenie paneli ściennych, czy poziomy transport płyt stropowych – skutecznie zapobiegając uszkodzeniom w wyniku kolizji.

✅ 4. Szerokie zastosowanie

System podnoszenia z uchwytami kotwiącymi oferuje kompletną gamę produktów, obejmującą wszystkie klasy obciążeń (od 0,7 t do 45 t), od lekkich paneli ściennych do elementów mostowych ważących dziesiątki ton, po standardowe elementy prostokątne i modułowe jednostki budowlane o skomplikowanej geometrii, spełniając niemal wszystkie potrzeby w zakresie podnoszenia prefabrykatów betonowych.

✅ 5. Gospodarka i zrównoważony rozwój

Chociaż wysokiej jakości system kotwiący z uchwytami do podnoszenia wymaga nieco wyższych nakładów początkowych niż tymczasowe rozwiązania podnoszące, jego długoterminowa opłacalność jest znacząca: niższy wskaźnik uszkodzeń komponentów, niższe koszty przeróbek, krótszy czas budowy i możliwość ponownego użycia sprzętu podnoszącego. Co więcej, kotwy wykonane ze stali ocynkowanej ogniowo lub nierdzewnej oferują doskonałą odporność na korozję, wydłużając żywotność produktu.

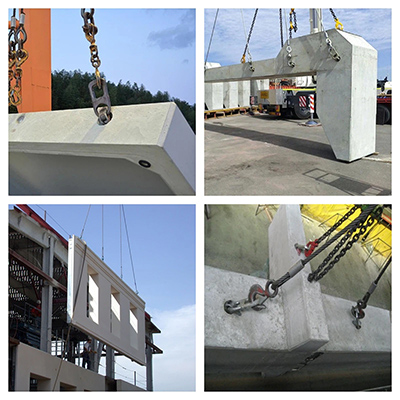

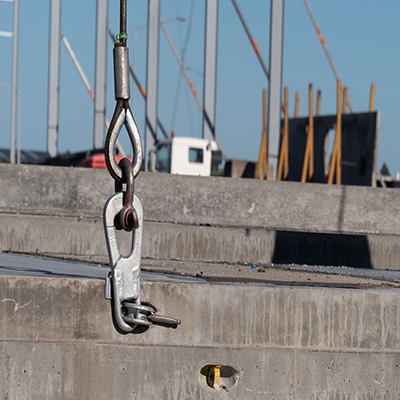

Typowe scenariusze zastosowań

Jak prawidłowo dobrać i używać kotew oczkowych do podnoszenia prefabrykowanego betonu

🔧 Wytyczne dotyczące wyboru



1. Określ dopuszczalną nośność – na podstawie ciężaru elementu, środka ciężkości i metody podnoszenia wybierz kotwy o odpowiednim limicie obciążenia roboczego i zapewnij odpowiedni współczynnik bezpieczeństwa.

2. Weź pod uwagę wytrzymałość betonu – nośność kotwy jest bezpośrednio związana z wytrzymałością betonu. W betonie o niskiej wytrzymałości kotwa może nie osiągnąć nośności znamionowej.

3. Oceń warunki środowiskowe – W przypadku środowisk morskich, obszarów przemysłu chemicznego lub miejsc o dużej wilgotności wybierz kotwy ze stali nierdzewnej lub ocynkowane ogniowo.

4. Dopasuj system – Upewnij się, że kotwy są w pełni kompatybilne z uchwytami do podnoszenia, formami rowkowymi i innymi akcesoriami. Unikaj mieszania różnych systemów.

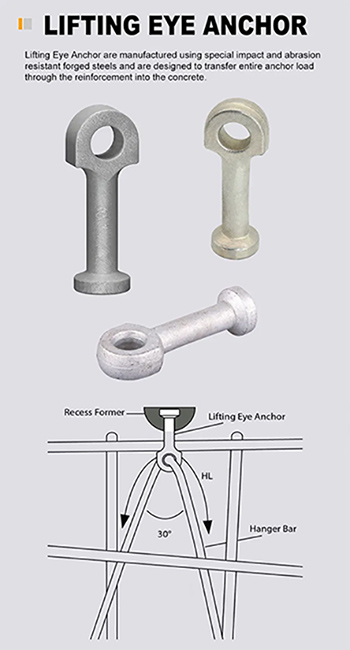

⚠️ Specyfikacje instalacji i użytkowania

• Wstępne osadzenie – dokładne zamocowanie kotew w formie przed zalaniem betonu, upewniając się, że głębokość i położenie kotew spełniają wymagania projektowe.

• Obciążenie pionowe – podczas podnoszenia obciążenie powinno być przykładane wzdłuż osi kotwicy w miarę możliwości, aby uniknąć nadmiernych sił ścinających.

• Regularna kontrola – kotwy, które są często używane lub narażone na trudne warunki, należy sprawdzać co najmniej raz w roku. Niezwłocznie wymieniaj wszelkie zużyte, skorodowane lub pęknięte elementy.

• Używaj certyfikowanych akcesoriów – Używaj wyłącznie certyfikowanych uchwytów do podnoszenia, które odpowiadają udźwigowi kotwicy. Przeciążanie jest surowo zabronione.

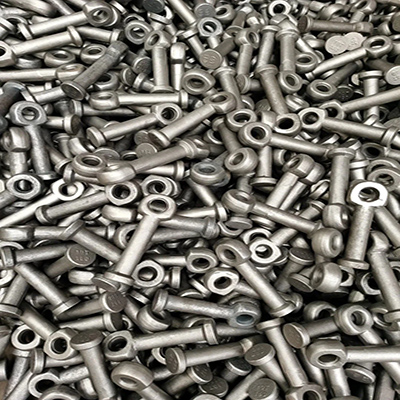

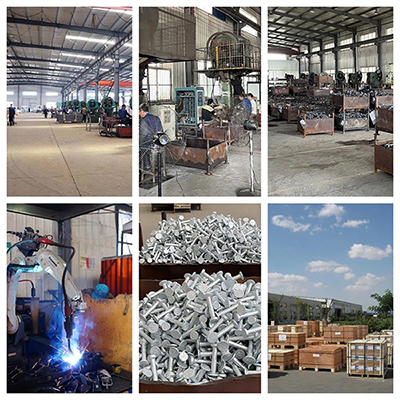

Fabryka kotew podnoszących:

Dlaczego warto wybrać nasze uchwyty do podnoszenia?

1. Skupiamy się na produkcji materiałów budowlanych od ponad 10 lat

2. Produkty LSC są udoskonalane w trakcie produkcji poprzez fabryczne kontrole jakości i inspekcje kontroli jakości. W razie potrzeby każde zamówienie może zostać wysłane z certyfikatem w celu przeprowadzenia testów wstecznych.

3. Możliwości OEM/ODM: ponad 10 lat doświadczenia

4. Łatwa instalacja dzięki symetrii obrotowej zoptymalizowanej pod kątem automatycznego podawania śrub.

5. Szybko zamocuj urządzenie podnoszące do kotwicy.

6. Solidne i trwałe urządzenie podnoszące.

7. Nasza fabryka jest zorientowana na klienta w zakresie zarządzania procesami, kładąc nacisk na kontrolę procesu, zarządzanie kosztami jakości i redukcję odpadów. Wykorzystujemy również zaawansowane metody planowania jakości produktu (PAPP), analizę potencjalnych trybów i skutków awarii (FMEA), statystyczną kontrolę procesu (SPEC), proces zatwierdzania części produkcyjnych (PPAP) oraz analizę systemów pomiarowych (MAS) i metody eliminacji błędów, aby zapobiegać powstawaniu wad.
