System kotew naprężeniowych z płaskim naprężeniem

System kotew naprężeniowych z płaskim naprężeniem

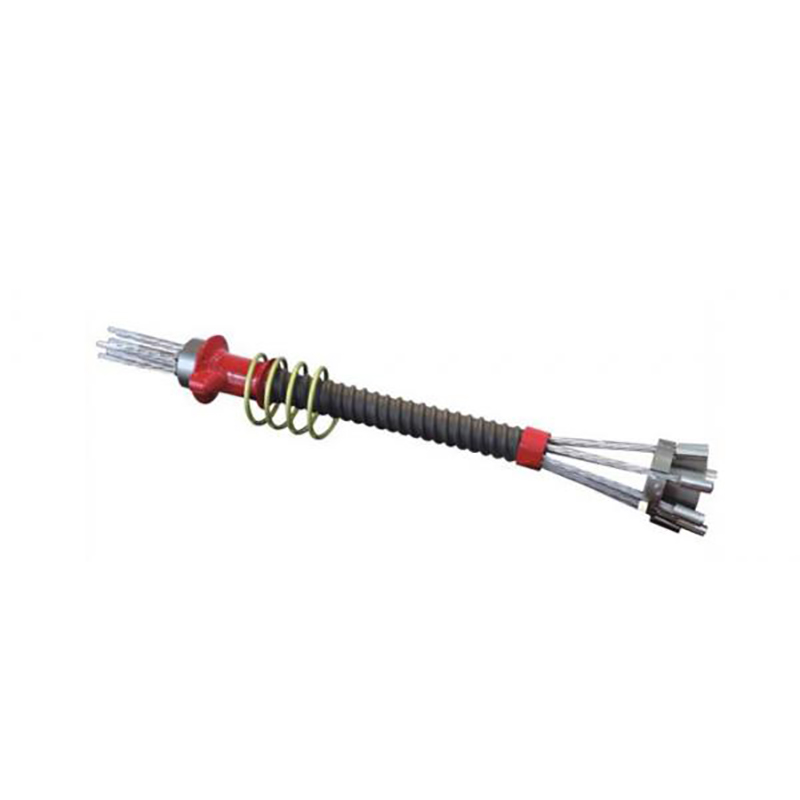

Prefabrykowany system zakotwiczenia naprężeniowego płyt betonowych jest solidnym i szeroko stosowanym mechanizmem sprężającym i kotwiącym w konstrukcjach betonowych. System ten znacząco zwiększa wytrzymałość i stabilność konstrukcji, usprawniając jednocześnie procesy budowlane. Jego komponenty to:

Głowica kotwiąca: Zwykle wykonana z żeliwa, dostępna w konfiguracjach prostokątnych lub okrągłych. Kotwy prostokątne stosuje się głównie tam, gdzie wymagana jest minimalna grubość płyty, a poziom naprężeń w betonie jest stosunkowo niski. Głowica kotwiąca współpracuje z płytą kotwiącą, przenosząc naprężenie cięgien sprężonych na konstrukcję betonową.

Płyta kotwiąca: W połączeniu z głowicą kotwiącą wytrzymuje naprężenie wstępne przenoszone z głowicy kotwiącej i równomiernie rozprowadza je w betonie, zapobiegając w ten sposób miejscowym nadmiernym naprężeniom, które mogłyby prowadzić do uszkodzenia betonu.

Cięgna sprężone: zwykle składają się z jednego lub wielu splotów stalowych o średnicy 12,7 mm lub 15,7 mm. Cięgna te są mocowane w konstrukcji betonowej za pomocą głowicy kotwiącej i płyty kotwiącej, wytwarzając naprężenie wstępne podczas rozciągania.

Rura falista: Służy jako przewód dla naprężonych cięgien, zwykle wykonany z falistego, ocynkowanego metalu o wymiarach 20 mm x 70 mm. Po naprężeniu cięgna rurę wypełnia się odpowiednią zawiesiną cementową, aby zapewnić ochronę przed korozją i zwiększyć siłę wiązania.

Zasada działania:

Proces napinania: Naprężone ścięgna są rozciągane za pomocą podnośników hydraulicznych w celu wytworzenia naprężenia wstępnego. Siła rozciągająca przekazywana jest z głowicy kotwiącej na płytę kotwiącą, która następnie przenosi ją na konstrukcję betonową. Podczas tego procesu cięgna sprężone wywołują w betonie naprężenia przed ściskające, poprawiając w ten sposób jego odporność na pękanie i nośność.

Przenoszenie naprężeń: Po naprężeniu napięcie sprężonego cięgna jest przenoszone przez głowicę kotwiącą i płytę kotwiącą na beton. W obszarze zakotwienia skoncentrowane siły pochodzące ze sprężonych cięgien wytwarzają duże poprzeczne naprężenia rozciągające, zwane naprężeniami rozrywającymi. Aby przeciwdziałać naprężeniom rozrywającym, w obszarze zakotwienia należy zainstalować specjalne pręty wzmacniające.

Specyfikacja kotwy naprężeniowej płaskiej

Można dostosować do własnych potrzeb

Zalety w porównaniu z tradycyjnymi systemami:

1, Uproszczona konstrukcja: tradycyjna głowica kotwiąca i płyta kotwiąca są zintegrowane w jedną całość, co upraszcza procesy produkcyjne i zwiększa wydajność instalacji.

2, Łatwość montażu: Operacje napinania i kotwienia cięgien sprężonych są proste, co pozwala na szybki montaż i skutecznie skraca czas budowy.

3, doskonała odporność na korozję: naprężanie polega na wypełnieniu wstępnie naprężonych ścięgien pastą cementową, co skutecznie zapobiega korozji i wydłuża żywotność konstrukcji.

4, Zwiększona nośność: Dzięki skrupulatnemu projektowi i konstrukcji system kotwienia naprężonego może wytrzymać większe naprężenie wstępne, poprawiając w ten sposób nośność i odporność na pękanie konstrukcji betonowych.

Szeroki zakres zastosowań:

Wszechstronne zastosowanie: system ten nadaje się do różnych zastosowań architektonicznych i inżynieryjnych, w tym wieżowców, mostów, projektów podziemnych, wielopoziomowych garaży, stadionów itp., wykazując się dużą wszechstronnością i możliwością adaptacji.

Zwiększona efektywność budynku: Zmniejszając grubość płyt, system pozwala na zwiększenie liczby kondygnacji budynku, poprawę wykorzystania terenu i zwiększenie powierzchni użytkowej.
