Kotwica z falistym ogonem (krótki typ)

Kotwica z falistym ogonem (krótki typ)

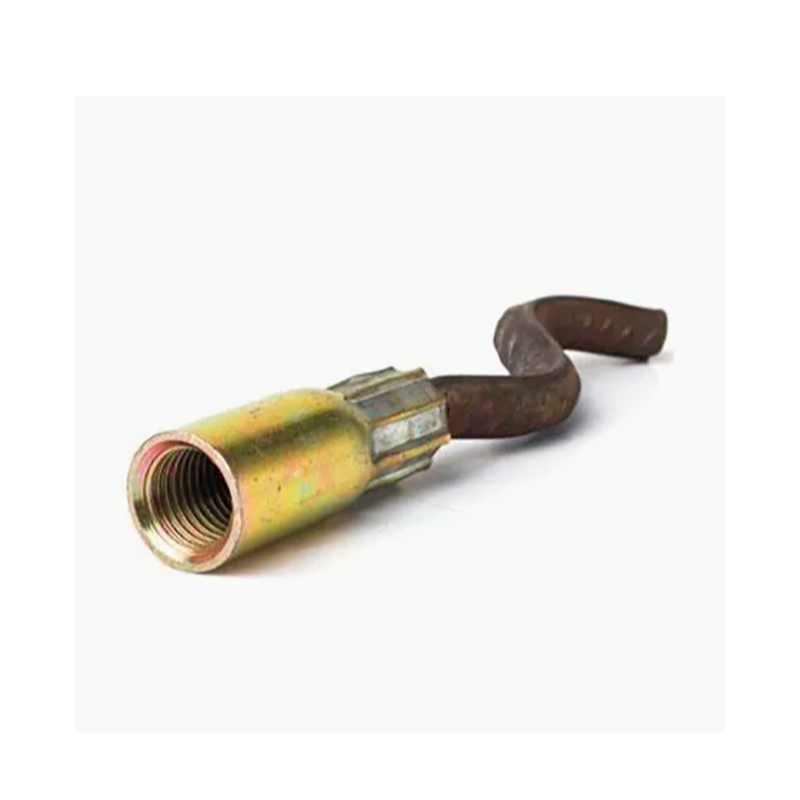

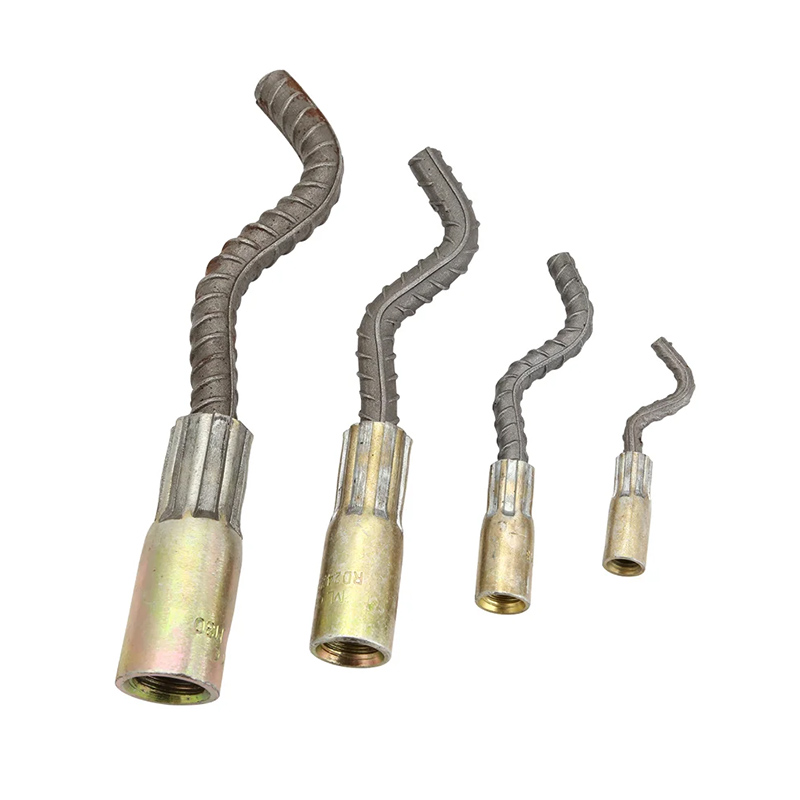

Czym jest kotwica z krótkim ogonem falistym?

Kotwa z krótkim ogonem falistym to specjalny rodzaj kotwy z ogonem falistym, nazwany tak ze względu na krótki ogon. Można ją bezpośrednio podłączyć do tulei gwintowanej. Została zaprojektowana specjalnie do zapewnienia punktu podnoszenia lub bezpiecznego połączenia gwintowanego prefabrykowanych elementów betonowych. Falisty kształt pręta zbrojeniowego zwiększa powierzchnię styku w kierunku obciążenia, zapewniając równomierny rozkład obciążenia i zapobiegając wyrwaniu kotwy lub pękaniu betonu. Jest ona wstępnie osadzona w elemencie betonowym i wykorzystywana później do:

Podnoszenie: Jako punkt nośny przy wyjmowaniu, obracaniu, transporcie i instalowaniu komponentów.

Połączenie: Zapewnia niezawodne połączenie z innymi komponentami lub główną konstrukcją.

Kotwienie: Aby wytrzymywać siły rozciągające i ścinające generowane przez obciążenia wiatrem, działania sejsmiczne itp.

W porównaniu doKotwica z falistym ogonem (długi typ)Kotwy krótkofalowe nie mają praktycznie żadnego odcinka prostego między prętem zbrojeniowym a tuleją gwintowaną, co pozwala na uzyskanie bardziej zwartej konstrukcji przy jednoczesnym zachowaniu wytrzymałości. Są one powszechnie stosowane w elementach prefabrykowanych, gdzie wymagane jest niezawodne podnoszenie, kotwienie lub tymczasowe podparcie podczas transportu i montażu.

Zasada działania kotwic ogonowych o krótkiej fali:

Kotwy z krótkim ogonem falistym równomiernie rozkładają obciążenie podnoszące prefabrykowanych elementów betonowych do wnętrza elementu poprzez swój falisty stalowy ogon, zapobiegając wyrwaniu i pękaniu elementu. Można je bezpiecznie łączyć z gwintowanymi gniazdami lub uchwytami, zapewniając stabilny punkt podnoszenia. Odpowiednie dopuszczalne obciążenie robocze (SWL), kompatybilność gwintów oraz zgodność z odpowiednimi normami zapewniają bezpieczne i wydajne podnoszenie. Podczas prób rozciągania należy zawsze stosować współczynnik bezpieczeństwa co najmniej trzykrotny.

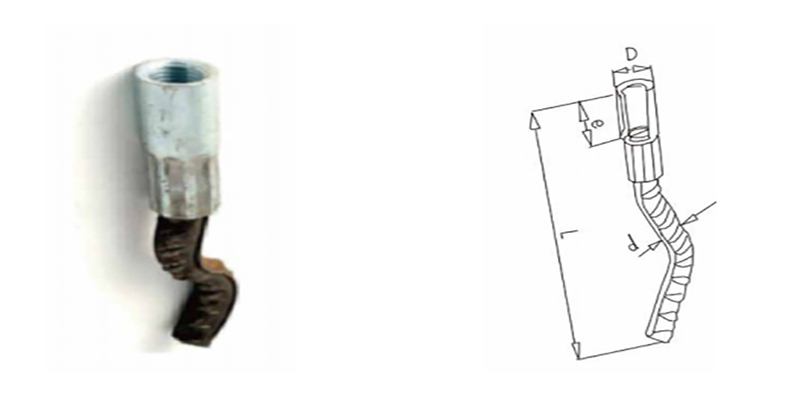

Specyfikacja kotwicy rufowej krótkofalowej

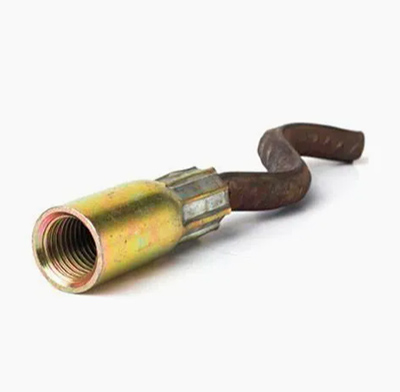

Zalety	Podstawowe ucieleśnienie
Efektywność kotwiczenia	Niewielka głębokość osadzenia i duża nośność: Falista powierzchnia tworzy w betonie mocną, trójwymiarową konstrukcję mechaniczną, zapewniającą wytrzymałość na wyrywanie znacznie przewyższającą wytrzymałość tradycyjnych prętów prostych lub kotew hakowych o tym samym rozmiarze.
Adaptacja przestrzenna	Nadaje się do elementów cienkościennych: Dzięki niewielkim rozmiarom można go stosować do elementów cienkościennych o ograniczonej przestrzeni, takich jak płyty stropowe zespolone i prefabrykowane panele ścienne, bez konieczności stosowania miejscowych pogrubień w celu zakotwienia, co optymalizuje konstrukcję.
Wydajność w stresie	Wyższa odporność na obciążenia sejsmiczne i zmęczenie: Konstrukcje falowe mogą skutecznie rozpraszać naprężenia dynamiczne, unikać koncentracji naprężeń i mieć bardziej stabilną pracę pod obciążeniami cyklicznymi.
Elastyczność projektowania	Zapewnienie swobody projektowania: zapewnienie architektom i inżynierom niezawodnych i płynnych rozwiązań połączeń przy projektowaniu lekkich, kompaktowych, prefabrykowanych komponentów.
Ogólna efektywność ekonomiczna	Optymalizacja kosztów cyklu życia: Mimo że koszt jednostkowy może być nieco wyższy, może to pozwolić na oszczędność w zużyciu betonu, uproszczenie budowy i poprawę długoterminowego bezpieczeństwa, co przełoży się na znaczne korzyści ogólne.
