Od pręta stalowego do klatki zbrojeniowej: pełna historia produkcji drutu do wiązania prętów zbrojeniowych

Pozornie nieistotny kawałek drutu zbrojeniowego w rzeczywistości reprezentuje zaawansowany proces obróbki metalu. Przekształcenie grubego drutu ze stali niskowęglowej w cienki, elastyczny drut konstrukcyjny wymaga wielu precyzyjnych etapów – ciągnienia, wyżarzania, trawienia, topnikowania i cynkowania – z których każdy musi być ściśle kontrolowany, aby zapewnić stałą jakość. Ten artykuł zabierze Cię w głąb linii produkcyjnej drutu zbrojeniowego, aby odkryć cały proces produkcyjny, który kryje się za tym, co można by nazwać „nicią”, spajającą żelbet.

I. Wybór surowca: Wszystko zaczyna się od wysokiej jakości prętów stalowych o niskiej zawartości węgla

Surowiec do drut do wiązania prętów zbrojeniowych to wysokiej jakości walcówka ze stali niskowęglowej, dostępna w popularnych gatunkach, takich jak Q195, Q235, 1006 i 1008. Średnica walcówki wynosi zazwyczaj 6,5 mm, a zawartość węgla jest mniejsza niż 0,25%. Ta niska zawartość węgla zapewnia produktowi gotowemu doskonałą wytrzymałość i ciągliwość – w końcu pracownicy budowlani muszą ręcznie wyginać i wiązać drut wiązałkowy na miejscu budowy, a drut zbyt sztywny lub zbyt kruchy byłby w praktyce bezużyteczny.

Po dotarciu do fabryki surowce przechodzą rygorystyczną kontrolę jakości: analizę składu chemicznego, kontrolę jakości powierzchni oraz weryfikację wymiarów, aby upewnić się, że nie występują żadne wady, takie jak pęknięcia, zagięcia czy strup. Do kolejnego etapu produkcji przechodzą wyłącznie certyfikowane walcówki.

II. Ciągnienie drutu: Metamorfoza od „grubej liny” do „cienkiego drutu”

2.1 Ciągnienie na zimno

Pręt drutowy trafia najpierw do maszyny do ciągnienia drutu, która wykorzystuje różnice prędkości pomiędzy rolkami i serią matryc ciągarskich o stopniowo mniejszych otworach, aby stopniowo zmniejszać średnicę drutu stalowego od 6,5 mm do średnicy docelowej.

W przypadku drutu do wiązania prętów zbrojeniowych, najczęściej stosuje się druty o grubości od 20 do 22 (średnica od około 0,71 mm do 0,89 mm). Podczas procesu ciągnienia, proszek ciągarski jest nakładany na powierzchnię drutu stalowego jako środek smarujący, spełniając trzy kluczowe funkcje:

• Zmniejszenie tarcia i chłodzenia — minimalizowanie ciepła tarcia pomiędzy matrycą a drutem stalowym

• Ochrona matryc — wydłużenie żywotności matryc ciągarskich

• Poprawa jakości powierzchni — zapewnienie gładkiego, pozbawionego zarysowań wykończenia drutu stalowego

2.2 Rysowanie wieloprzebiegowe

Zmniejszenie średnicy z 6,5 mm do 0,7 mm nie jest możliwe w jednym przejściu. Zamiast tego wymagane jest ciągnienie wieloprzebiegowe, z precyzyjną kontrolą szybkości redukcji dla każdego przejścia, aby stopniowo zmniejszać średnicę. Proces ten przypomina wytłaczanie makaronu – za każdym razem, gdy drut przechodzi przez cieńszą matrycę, staje się cieńszy, dłuższy i twardszy.

III. Wyżarzanie: kluczowa obróbka cieplna w celu „zmiękczenia” drutu stalowego

3.1 Dlaczego wyżarzanie?

Po ciągnieniu na zimno wewnętrzna sieć krystaliczna drutu stalowego ulega znacznemu odkształceniu. Powoduje to wzrost twardości drutu i zmniejszenie jego plastyczności, czyniąc go jednocześnie twardym i kruchym. W tym stanie drut całkowicie nie nadaje się do wiązania prętów zbrojeniowych. Dlatego wyżarzanie jest niezbędne.

3.2 Proces wyżarzania ciągłego

Drut stalowy przechodzi przez piec do wyżarzania ciągłego opalany gazem ziemnym, w którym temperatura nagrzewania jest zazwyczaj regulowana w zakresie od 450°C do 800°C.

Zasada wyżarzania polega na podgrzaniu drutu powyżej temperatury krytycznej, utrzymywaniu go w tej temperaturze przez określony czas, a następnie powolnym schłodzeniu. Proces ten powoduje rekrystalizację wewnętrznej struktury metalu, eliminując naprężenia wewnętrzne spowodowane umocnieniem zgniotowym, znacząco zmniejszając twardość oraz poprawiając plastyczność i wytrzymałość.

Po wyżarzeniu drut stalowy staje się miękki i elastyczny — pracownicy mogą go łatwo zginać i wiązać ręcznie — zachowując jednocześnie wystarczającą wytrzymałość na rozciąganie (ok. 300–500 MPa).

IV. Chłodzenie i trawienie: Przygotowanie do cynkowania

4.1 Hartowanie wodą

Wyżarzony drut stalowy jest bardzo gorący i musi być natychmiast schłodzony w zimnej kąpieli wodnej. Woda chłodząca jest zazwyczaj poddawana recyklingowi, schładzana w chłodni kominowej, a następnie ponownie wykorzystywana – jest to rozwiązanie zarówno energooszczędne, jak i przyjazne dla środowiska.

4.2 Trawienie w celu usunięcia rdzy

Po schłodzeniu na powierzchni drutu stalowego tworzy się warstwa zgorzeliny tlenkowej (tlenku żelaza). Pozostawienie jej na miejscu może poważnie osłabić przyczepność późniejszej powłoki ocynkowanej. Dlatego drut stalowy zanurza się w wannie trawiącej, zazwyczaj zawierającej 18–30% roztwór kwasu solnego.

Czas trawienia jest kontrolowany w zależności od stopnia utlenienia i zazwyczaj nie przekracza 30 minut w temperaturze pokojowej. Zbiornik do trawienia jest zazwyczaj wyposażony w kurtynę wodną, ​​aby zapobiec wyciekaniu mgły kwasowej, chroniąc zarówno środowisko warsztatowe, jak i zdrowie pracowników.

4.3 Płukanie wodą

Po trawieniu na powierzchni drutu stalowego pozostają resztki kwasu, które należy dokładnie spłukać czystą wodą. Ten etap jest kluczowy – resztki kwasu powodują korozję warstwy cynku, co prowadzi do pogorszenia jakości cynkowania.

V. Topnikowanie i suszenie: ostateczne przygotowanie przed nałożeniem powłoki cynkowej

5.1 Obróbka topnikiem

Umyty drut stalowy trafia do kąpieli topnikowej, w której jest zanurzany w topniku (zwykle bez amoniaku) w kontrolowanej temperaturze między 60°C a 70°C.

Topnik spełnia trzy cele:

• Dalsza aktywacja powierzchni drutu stalowego poprzez usunięcie śladowych ilości tlenków

• Tworzenie warstwy ochronnej na powierzchni drutu stalowego, zapobiegającej ponownemu utlenianiu przed wprowadzeniem do kąpieli cynkowej

• Poprawa zwilżalności kąpieli cynkowej na drucie stalowym, zapewniająca równomierne przyleganie powłoki cynkowej

5.2 Suszenie

Drut stalowy z topnikiem trafia następnie do komory suszenia (ogrzewanej elektrycznie w temperaturze 120–180°C), gdzie wilgoć z powierzchni jest dokładnie odparowywana, a temperatura drutu wzrasta. Ten etap jest kluczowy – jeśli powierzchnia drutu stalowego pozostaje wilgotna lub temperatura jest zbyt niska, po wejściu do kąpieli cynkowej o wysokiej temperaturze nastąpi gwałtowny rozprysk cynku, co stwarza zagrożenie dla bezpieczeństwa i niepotrzebne zużycie cynku.

VI. Cynkowanie: Nadawanie drutowi stalowemu powłoki antykorozyjnej

Drut zbrojeniowy dzieli się na dwie główne kategorie w zależności od obróbki powierzchni: drut czarny wyżarzany i drut ocynkowany. Drut ocynkowany jest dodatkowo klasyfikowany jako ocynkowany ogniowo lub elektrolitycznie.

6.1 Proces cynkowania ogniowego

Cynkowanie ogniowe polega na zanurzeniu trawionego drutu stalowego w roztopionym cynku w temperaturze około 500°C, co umożliwia cynkowi utworzenie wiązania metalurgicznego z podłożem stalowym.

Cechy cynkowania ogniowego:

• Grubość warstwy cynku: minimalnie 45 mikrometrów, do ponad 300 mikrometrów

• Gramatura powłoki cynkowej: do 300 g/m²

• Wysoka odporność na korozję: Warstwa cynku tworzy warstwę międzymetaliczną z podłożem, umożliwiającą dziesięciolecia użytkowania w warunkach zewnętrznych

• Wygląd: Ciemniejsze, srebrno-szare wykończenie

Drut ocynkowany ogniowo to podstawowy materiał do wiązania materiałów budowlanych, szczególnie polecany do projektów wykonywanych na zewnątrz, w wilgotnych środowiskach i innych zastosowaniach wymagających wysokiej odporności na korozję.

6.2 Proces cynkowania elektrolitycznego

Cynkowanie elektrolityczne polega na osadzaniu jonów cynku na powierzchni drutu stalowego poprzez kierunkowy przepływ prądu elektrycznego w kąpieli galwanicznej. Charakteryzuje się ono następującymi cechami:

• Cienka warstwa cynku: Zwykle tylko 3–15 mikrometrów

• Jasny wygląd: Srebrzysto-biały, wykończenie o wysokim współczynniku odbicia

• Niższa prędkość produkcji, ale bardziej jednorodna powłoka

• Relatywnie słabsza odporność na korozję: rdza może pojawić się w ciągu kilku miesięcy do roku lub dwóch

Drut ocynkowany elektrolitycznie jest najczęściej stosowany w budownictwie wewnętrznym, rzemiośle, pakowaniu i wiązkowaniu, gdzie wymagania dotyczące odporności na korozję są mniej rygorystyczne.

VII. Chłodzenie, zwijanie i kontrola gotowego produktu

7.1 Chłodzenie i pasywacja

Ocynkowany drut stalowy jest chłodzony poprzez hartowanie w wodzie lub chłodzenie powietrzem. Niektóre produkty premium poddawane są dodatkowej pasywacji, która tworzy gęstą warstwę tlenku na powierzchni warstwy cynku, co dodatkowo zwiększa odporność na korozję.

7.2 Zwijanie i ustawianie długości

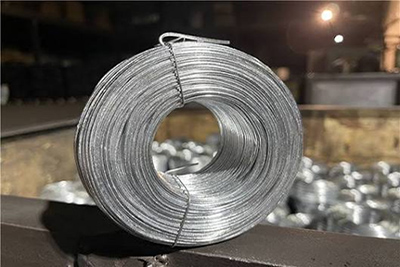

Schłodzony drut stalowy jest nawijany w zwoje przez automatyczną zwijarkę. Możemy produkować rolki o różnych gramaturach, zgodnie z wymaganiami klienta:

• Małe cewki: 1–25 kg, nadają się do ręcznego przenoszenia

• Średnie cewki: 25–100 kg

• Duże zwoje: 100–1000 kg, odpowiednie do zmechanizowanych operacji budowlanych

W przypadku drutu budowlanego najczęstszą metodą pakowania jest wewnętrzna folia plastikowa i zewnętrzna warstwa ochronna z juty lub tkanego worka. Folia plastikowa zapewnia ochronę przed wilgocią, a warstwa zewnętrzna zapewnia ochronę mechaniczną podczas transportu i przechowywania.

7.3 Kontrola jakości

Każda partia gotowego drutu wiążącego przechodzi rygorystyczną kontrolę:

• Pomiar średnicy: zapewnia jednolitą średnicę drutu z tolerancją kontrolowaną w zakresie ±0,01 mm

• Badanie wytrzymałości na rozciąganie: weryfikacja odpowiedniej twardości i elastyczności

• Kontrola grubości powłoki cynkowej: Drut ocynkowany ogniowo musi spełniać określone wymagania dotyczące grubości powłoki

• Kontrola jakości powierzchni: brak przetarć, pęknięć, rdzy

• Badanie elastyczności: wielokrotne zginanie bez załamywania lub pękania

VIII. Rodzaje i wytyczne doboru drutu wiązałkowego

W budownictwie do wiązania prętów zbrojeniowych najczęściej stosuje się miękki drut ocynkowany ogniowo o grubości 22 (0,71 mm). Jest on elastyczny, odporny na zerwanie i stanowi idealny wybór do wiązania prętów zbrojeniowych na placu budowy.

W świecie żelbetu drut wiązałkowy nie przenosi obciążeń konstrukcyjnych, ale pełni istotną rolę „ściegu”: pewnie mocuje krzyżującą się siatkę prętów zbrojeniowych, zapewniając stabilność ich położenia podczas wylewania betonu i solidne osadzenie konstrukcji budynku. Następnym razem, gdy będziesz przechodzić przez plac budowy i obserwować robotników umiejętnie wiążących pręty zbrojeniowe drutem wiązałkowym, zastanów się nad złożonością rzemiosła i inżynierską wiedzą kryjącą się za tym skromnym, ale niezastąpionym materiałem.
