Magnesy osadzone kontra tradycyjne metody mocowania: Która metoda jest lepsza w produkcji prefabrykatów betonowych?

W produkcji prefabrykatów betonowych (PC) wybór metody mocowania formy bezpośrednio wpływa na wydajność produkcji, jakość produktu i koszty operacyjne. Tradycyjne, mechaniczne metody mocowania, takie jak śruby i nakrętki, są od dawna powszechnie stosowane. Jednak wraz z rozwojem budownictwa przemysłowego, Włóż magnesy I Magnesy szalunkowe Materiały oparte na magnesach trwałych z pierwiastków ziem rzadkich o wysokiej wytrzymałości stopniowo zyskują popularność w branży. W tym artykule porównamy te dwie metody mocowania w różnych wymiarach, aby pomóc Ci wybrać najbardziej odpowiednie rozwiązanie produkcyjne.

I. Czym są systemy mocowania z wbudowanym magnesem i tradycyjne metody mocowania?

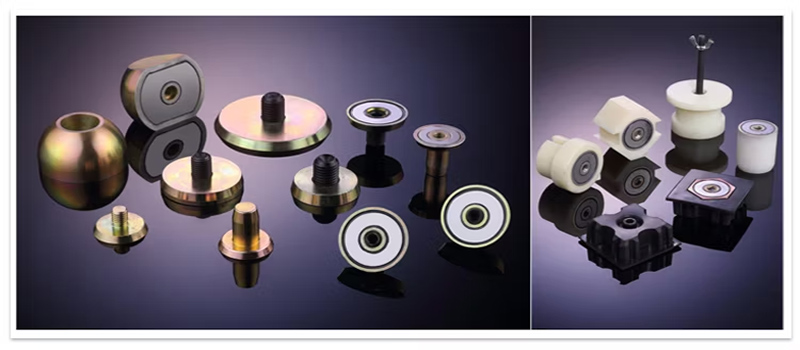

Magnes wbudowany to magnetyczne urządzenie mocujące opracowane specjalnie do produkcji prefabrykatów betonowych. Służy głównie do mocowania różnych elementów wbudowanych, takich jak puszki przyłączeniowe, przewody, tuleje podnoszące i złącza.

Struktura rdzenia

- Materiał magnesu trwałego: wykorzystuje wysokowydajne magnesy neodymowo-żelazowo-borowe (NdFeB), które generują silne przyciąganie.

- Ochronna obudowa z gumy/nylonu: Unikalne połączenie gumy i magnesów pozwala na tworzenie niemal każdego kształtu.

- System przełączania: Siła magnetyczna jest kontrolowana za pomocą dźwigni lub przycisku, nie wymaga zewnętrznego źródła zasilania.

Zasada działania: Podczas pracy magnesu jego dolna powierzchnia adsorpcyjna ściśle przylega do stalowej formy lub platformy produkcyjnej, generując silną siłę przyciągania (zwykle od 20 kg do 2100 kg). Po dezaktywacji siły magnetycznej magnes można łatwo usunąć bez uszkadzania platformy.

Tradycyjne metody mocowania polegają głównie na mocowaniu formy bocznej do platformy produkcyjnej za pomocą śrub, spawania lub wiercenia i wstawiania elementów osadzonych. Skręcanie wymaga wybijania otworów w formie lub jej podstawie, a spawanie wymaga obróbki na gorąco; obie metody wymagają znacznej pracy ręcznej. W prefabrykowanych konstrukcjach żelbetowych, elementy osadzone (blachy stalowe, kątowniki itp.) są zazwyczaj kotwione do elementu betonowego za pomocą prętów kotwiących. Rozmiar spoiny i długość pręta kotwiącego muszą być dobrane na podstawie przenoszonej siły osiowej lub ścinającej. Chociaż połączenia śrubowe i spawane zapewniają niezawodne mocowanie, ich procedury są stosunkowo skomplikowane i wymagają pewnego poziomu wiedzy technicznej.

II. Obecny stan tradycyjnych metod mocowania Tradycyjne metody mocowania obejmują głównie:

III. Porównanie wydajności: pudełka magnetyczne oferują znaczące korzyści

W liniach produkcyjnych prefabrykatów betonowych montaż i demontaż form to często najbardziej czasochłonne etapy. Skrzynki magnetyczne oferują w tym względzie znaczącą przewagę.

Według rzeczywistych danych produkcyjnych, w tradycyjnej fabryce podzespołów, wykorzystującej konwencjonalne metody produkcji komponentów na platformie formującej o wymiarach 6 m×4 m, montaż pojedynczego elementu zajmuje około 1,5 godziny, produkując zaledwie około 6,6 zestawów dziennie w ciągu 10 godzin i zatrudniając 5 pracowników. Dla porównania, inna przemysłowa fabryka podzespołów, wykorzystująca nieruchome skrzynki magnetyczne, może zmontować platformę formującą o wymiarach 9 m×3,5 m w zaledwie 12,5 minuty, produkując 48 zestawów dziennie przy zaangażowaniu zaledwie 3 pracowników. Dalsze dane porównawcze pokazują, że linia montażowa wykorzystująca nieruchome skrzynki magnetyczne jest 7,27 razy szybsza niż metoda tradycyjna.

Dokładniej rzecz ujmując, skrzynki magnetyczne można zamontować i zdemontować w ciągu kilku sekund, skracając czas regulacji stanowiska pracy z jednej godziny do niecałych dziesięciu minut. System szablonów magnetycznych umożliwia natychmiastowe mocowanie, eliminując potrzebę stosowania śrub, spawania i marnowania czasu. Z kolei tradycyjne instalacje mocowane śrubami są trudne, czasochłonne i pracochłonne.

IV. Ochrona sprzętu: Mocowanie nieniszczące a trwałe uszkodzenie

To jest najważniejsza różnica pomiędzy tymi dwiema metodami pod kątem ochrony sprzętu.

Skrzynki magnetyczne wykorzystują silny rdzeń magnetyczny do przyklejania i mocowania formy do platformy formy, eliminując konieczność wiercenia otworów w formie lub platformie. Nie powoduje to uszkodzeń formy ani platformy, co znacznie wydłuża żywotność platformy i formy. Adsorpcja magnetyczna to nieniszcząca metoda mocowania, która chroni integralność powierzchni stalowego stołu roboczego, umożliwiając jednocześnie szybką regulację.

Tradycyjne metody wymagają wybijania otworów w formie lub platformie, a następnie mocowania ich za pomocą śrub, co powoduje trwałe uszkodzenia. Z czasem prowadzi to do nierównych powierzchni elementów, skracając żywotność formy i platformy oraz zwiększając koszty. Częste wiercenie powoduje również stopniową utratę płaskości stołu roboczego, co wpływa na dokładność i stabilność późniejszej produkcji.

V. Zalecane scenariusze zastosowania

Scenariusze wyboru magnesów wbudowanych:

- ✅ Produkcja standaryzowana na dużą skalę: powtarzalne elementy, takie jak panele ścienne, płyty stropowe, belki i kolumny

- ✅ Zautomatyzowane linie produkcyjne: Praca z ramionami robotów i sprzętem zautomatyzowanym

- ✅ Częste zmiany form: Linie produkcyjne wymagające częstych zmian rozmiarów form

- ✅ Wymagania wysokiej precyzji: Komponenty o rygorystycznych wymaganiach dotyczących dokładności pozycjonowania wbudowanych części

- ✅ Potrzeby w zakresie ochrony platform: Fabryki chcące wydłużyć żywotność platform stalowych

Scenariusze, w których tradycyjne metody naprawy są nadal wykonalne:

- ⚠️ Małe, tymczasowe projekty: mała wielkość produkcji, rzadkie wykorzystanie form

- ⚠️ Elementy o niestandardowym kształcie: elementy wykonywane na zamówienie, o niestandardowych lub nieregularnych kształtach

- ⚠️ Systemy form drewnianych: form nie wykonanych ze stali nie można mocować magnetycznie

- ⚠️ Bardzo ograniczony budżet: małe warsztaty z ograniczoną początkową inwestycją

VI. Trendy i wnioski branżowe

Biorąc pod uwagę obecny stan rozwoju branży, wbudowane magnetyczne systemy mocujące stają się preferowanym rozwiązaniem dla nowoczesnych zakładów prefabrykacji betonu. Ich główne zalety to:

1. Rewolucja w wydajności: skrócenie czasu mocowania formy z minut do sekund.

2. Zapewnienie jakości: Standaryzacja działań ogranicza ryzyko błędów ludzkich i poprawia spójność produktów.

3. Optymalizacja kosztów: Mimo że początkowa inwestycja jest wyższa, długoterminowe koszty pracy i konserwacji ulegają znacznemu obniżeniu.

4. Ochrona platformy: Brak uszkodzeń wydłuża żywotność drogich stalowych platform.

5. Gotowość do automatyzacji: Tworzenie fundamentów dla Przemysłu 4.0 i inteligentnej produkcji.

Należy jednak pamiętać, że systemy magnetyczne nie są panaceum. W niektórych specjalistycznych zastosowaniach tradycyjne metody nadal mają swoją wartość. Najlepszą praktyką jest łączenie konfiguracji w oparciu o specyficzne potrzeby produkcyjne: pełne wdrożenie magnetycznych systemów mocowania na znormalizowanych liniach produkcyjnych o dużej wydajności, przy jednoczesnym zachowaniu elastyczności tradycyjnych metod w przypadku projektów specjalnych, realizowanych w małych partiach.
