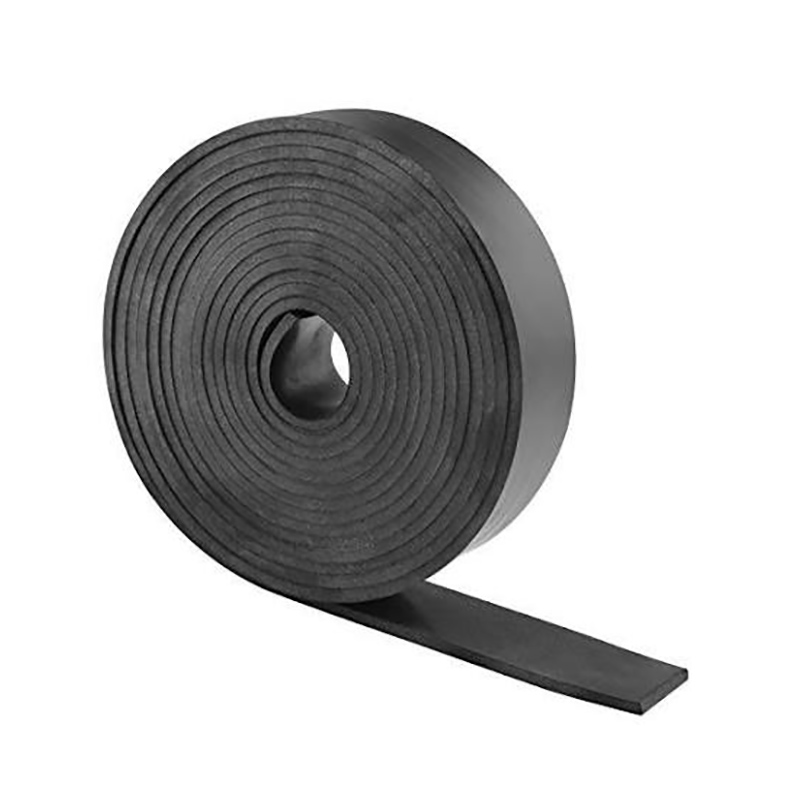

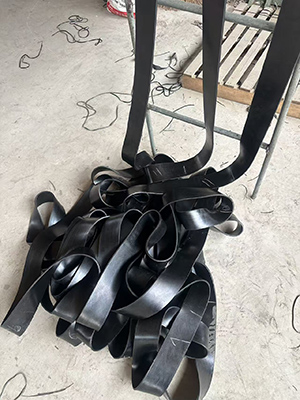

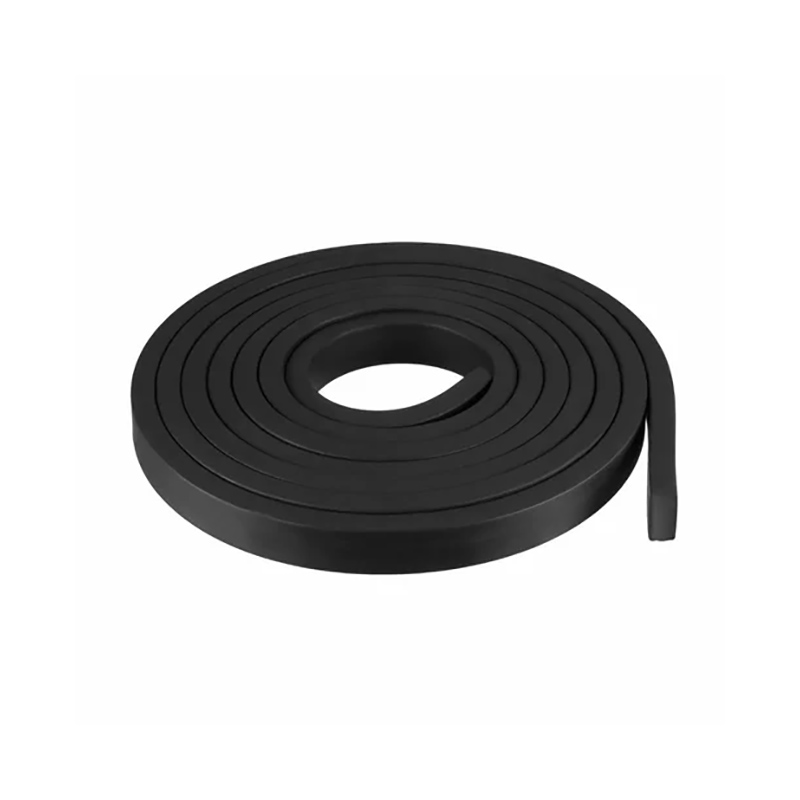

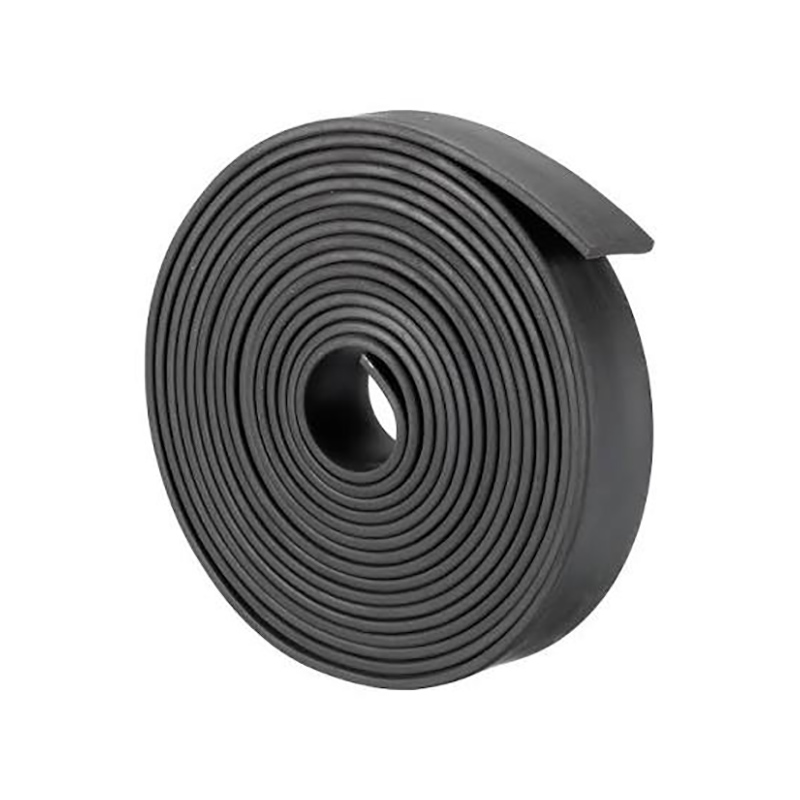

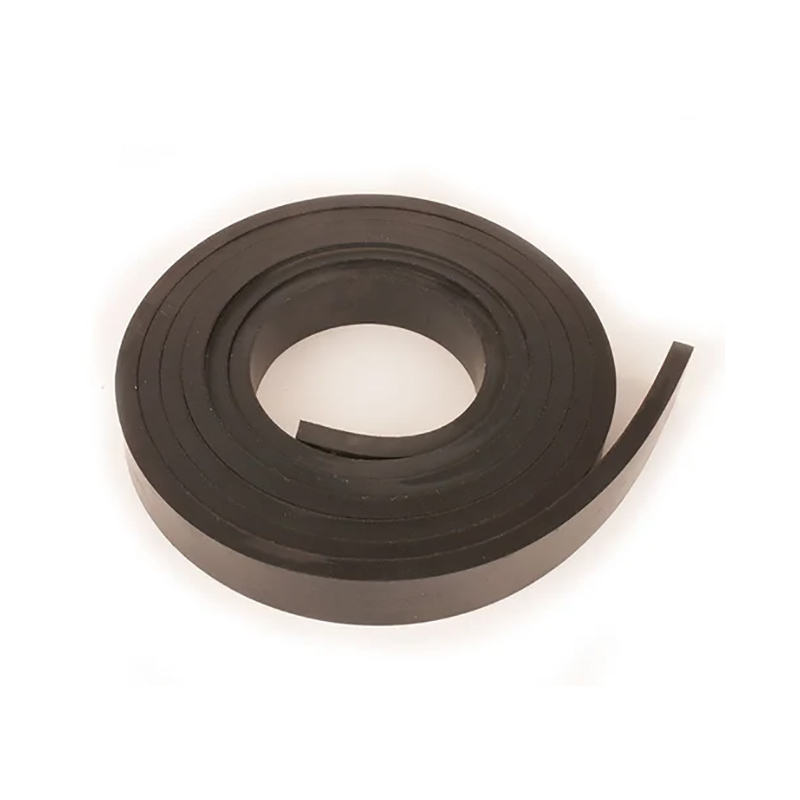

Pasek nośny z neoprenu

Pasek nośny z neoprenu

W produkcji prefabrykowanych elementów betonowych (PC) i budownictwie prefabrykowanym, pozornie drobny, ale kluczowy element – ​​neoprenowa taśma nośna – odgrywa niezastąpioną rolę. Montowana pod prefabrykowanymi belkami, słupami i konstrukcjami wsporczymi, pełni ona kluczowe funkcje przenoszenia obciążeń, akomodacji przemieszczeń i amortyzowania naprężeń, co czyni ją niedocenianym bohaterem w zapewnianiu bezpieczeństwa konstrukcji i długotrwałej trwałości.

Każdy, kto pracuje w branży produkcji prefabrykatów, prawdopodobnie spotkał się z tymi, aż nazbyt dobrze znanymi frustracjami:

• Paski gumowe znajdujące się pod podstawą formy w ciągu sześciu miesięcy pękają i kruszą się pod wpływem najmniejszego nacisku.

• Środki antyadhezyjne na bazie oleju rozpryskują się na zwykłych paskach gumowych, powodując ich pęcznienie i odkształcanie się jak gąbki — co powoduje utratę poziomu całej formy.

• Paski podporowe wychodzą z komory utwardzania parą i przyklejają się do podstawy formy, co wymaga żmudnego wyrywania i wymiany.

• Sezonowe ekstremalne temperatury — upalne lata i mroźne zimy — powodują pękanie, co zmusza formy przechowywane na zewnątrz do ponownej kalibracji przed każdym cyklem produkcyjnym.

Najczęściej problemy te mają jedną przyczynę: niewłaściwy dobór materiałów.

Zwykłe paski nośne z kauczuku naturalnego są z pewnością tanie, ale po prostu nie są w stanie przetrwać „czterech skrajności” panujących w środowisku prefabrykowanym – wysokiej wilgotności, wysokiej temperatury, intensywnego narażenia na działanie oleju i wibracji o wysokiej częstotliwości. Z kolei paski nośne z neoprenu (CR) zostały zaprojektowane specjalnie, aby stawić czoła tym właśnie wyzwaniom.

Dlaczego warto wybrać gumę neoprenową?

W porównaniu do zwykłej gumy naturalnej neopren oferuje wyraźne korzyści:

1. Doskonała odporność na warunki atmosferyczne i starzenie – neopren charakteryzuje się doskonałą elastycznością w niskich temperaturach. Gdy konstrukcje kurczą się pod wpływem spadających temperatur, neopren nie sztywnieje znacząco, co pozwala uniknąć negatywnego wpływu na konstrukcję.

2. Dobra stabilność termiczna – zachowuje stałą wydajność w podwyższonych temperaturach, przy czym odkształcenie trwałe po sprężeniu nie przekracza 35% po 22 godzinach w temperaturze 212°F (100°C).

3. Bezobsługowa praca dzięki odkształceniu ścinającemu – neoprenowe pasy nośne nie zawierają żadnych ruchomych części. Kompensują one rozszerzalność cieplną i kurczliwość poprzez wewnętrzne odkształcenie ścinające – bez tarcia ślizgowego między belką a podkładką lub między podkładką a podporą – co zapewnia długą, bezobsługową żywotność.

Podstawowe funkcje pasów łożyskowych z neoprenu

1. Jednorodne przenoszenie obciążeń i rozkład naprężeń

Neoprenowe pasy nośne zapewniają płynne i równomierne przenoszenie obciążeń z prefabrykatu na konstrukcję nośną. Jest to niezbędne dla zachowania integralności konstrukcyjnej elementów nośnych, takich jak belki i słupy, ponieważ zapobiega lokalnym koncentracjom naprężeń, które mogłyby powodować pęknięcia lub uszkodzenia podpór.

2. Dostosowanie do odkształceń, przemieszczeń i obrotów

Elementy prefabrykowane ulegają ugięciom pod wpływem obciążenia i rozszerzają się lub kurczą pod wpływem wahań temperatury. Neoprenowe pasy nośne skutecznie:

Umożliwia obrót końca belki, dostosowując się do odkształceń zginających pod obciążeniem;

Umożliwiają przemieszczenia poziome – pochłaniają ruchy wzdłużne i poprzeczne wywołane siłami termicznymi;

Tłumią wstrząsy i wibracje – osłabiają siły uderzeniowe przenoszone przez stoły wibracyjne lub urządzenia mechaniczne.

3. Izolacja drgań i redukcja hałasu

W liniach produkcyjnych prefabrykatów, neoprenowe pasy nośne pełnią również funkcję warstwy buforowej między stołem wibracyjnym a formą. Skutecznie izolują drgania o wysokiej częstotliwości, chroniąc zarówno formy, jak i urządzenia przed zużyciem spowodowanym przez sztywny, bezpośredni kontakt.

Które linie produkcyjne odnoszą największe korzyści ze stosowania pasów łożyskowych z neoprenu?

Nie każda linia produkcyjna wymaga gumy neoprenowej, ale w poniższych scenariuszach przejście na neopren może zaoszczędzić znaczną ilość czasu i pieniędzy:

Stan operacyjny	Typowe zastosowanie	Dlaczego neopren jest tak dobry
Linie utwardzania parą	Formy przemieszczające się do/z pieców do utwardzania przy dużych różnicach temperatur i wysokiej wilgotności	Odporny na degradację pod wpływem wilgoci i ciepła, nie mięknie i nie przywiera do dna formy
Linie środków antyadhezyjnych na bazie oleju	Częste stosowanie środków na bazie oleju, skutkujące tłustym podłożem w hali produkcyjnej	Zapewnia doskonałą odporność na olej — nie pęcznieje i nie traci stabilności wymiarowej
Zewnętrzne / półotwarte place składowe	Formy przechowywane na zewnątrz, narażone na działanie promieni słonecznych i deszczu	Zapewnia wyjątkową odporność na ozon, promieniowanie UV i warunki atmosferyczne
Wysokowydajne linie automatyczne	Wysoka częstotliwość wibracji i dzienna przepustowość	Zapewnia długą żywotność zmęczeniową, minimalizując przestoje
Stoły o dużej wytrzymałości i formach wielkoformatowych	Formy wielkoformatowe do paneli ściennych i galerii użytkowych o dużej masie własnej	Można łączyć z metalowymi ramami wzmacniającymi w celu zwiększenia nośności















Scenariusze zastosowań

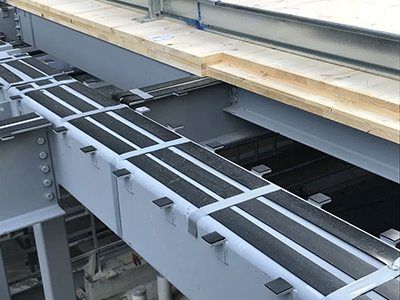

Scenariusz 1: Podpory belek prefabrykowanych

Neoprenowe pasy nośne montuje się jako podkładki podporowe na końcach nośnych prefabrykowanych belek sprężonych lub dźwigarów stalowych. Przenoszą one obciążenia pionowe, kompensując jednocześnie obroty końców i przemieszczenia poziome – konfigurację powszechnie spotykaną w prefabrykowanych garażach parkingowych i konstrukcjach mostowych.

Scenariusz 2: Warstwy izolacyjne stołu wibracyjnego

Na stołach wibracyjnych linii produkcyjnych prefabrykatów, między formą a powierzchnią stołu umieszczane są neoprenowe pasy nośne. Skutecznie tłumią one drgania, chroniąc zarówno formy, jak i urządzenia przed zużyciem spowodowanym przez sztywne styki.

Scenariusz 3: Prefabrykowane, wielopiętrowe konstrukcje parkingowe

Pasy nośne z neoprenu stosowane są w punktach podparcia prefabrykowanych płyt dwuteowych, płyt kanałowych i podobnych elementów. Wytrzymują one cykliczne obciążenia ściskające i ścinające, dostosowując się jednocześnie do ruchów wynikających z rozszerzalności cieplnej i kurczenia.

Najlepsze praktyki dotyczące instalacji i konserwacji

Nawet najlepszy materiał nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowany. Podczas montażu pasów łożyskowych z neoprenu należy pamiętać o następujących kwestiach:

• Nigdy nie mieszaj specyfikacji – wszystkie łożyska w tej samej formie muszą mieć tę samą klasę i wymiary, aby uniknąć odkształceń spowodowanych zmianami twardości.

• Wyczyść szczeliny montażowe – przed montażem usuń resztki betonu i plamy oleju ze szczelin formy, aby zapobiec lokalnej koncentracji naprężeń.

• Zapobiegaj luzowaniu się śrub – śruby są podatne na luzowanie pod wpływem wibracji. Używaj podkładek sprężystych lub regularnie sprawdzaj moment dokręcania.

• Przeprowadzaj okresowe kontrole – Chociaż neopren jest bardzo trwały, co miesiąc przeprowadzaj wizualną kontrolę stanu powierzchni. W przypadku zauważenia głębokich pęknięć natychmiast wymień.

Analiza kosztów i korzyści: czy paski neoprenowe są naprawdę droższe?

Na pierwszy rzut oka paski łożyskowe z neoprenu kosztują o 30–50% więcej niż zwykłe paski z kauczuku naturalnego. Jednak biorąc pod uwagę częstotliwość wymiany, straty spowodowane przestojem i liczbę złomów, całkowity koszt często przedstawia się inaczej:
